نحوه استفاده از انواع کلمپ مسی و کلمپ برق چاه ارت

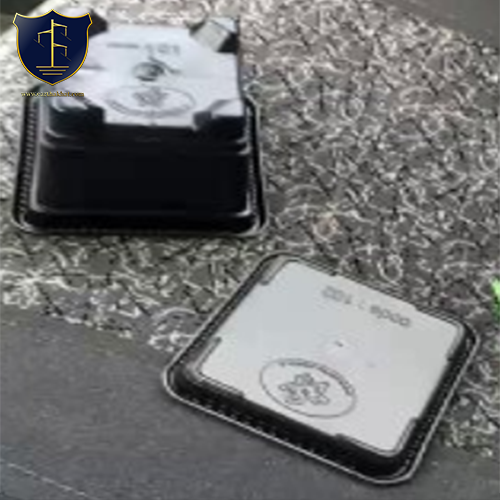

چاه ارت چاله ای است که بصورت عمودی و عمقی در زمین حفر کرده تا جایی که به رطوبت نسبی خاک رسیده و در داخل آن از صفحه مسی که توسط جوش کدولد یا احتراقی (اگزوترمیک) سیم مسی به صفحه جوش خورده استفاده کرده و صفحه را بصورت عمودی ( به جهت بیشترین سطح تماس با خاک ) در چاه ارت قرار داده و اطراف صفحه از مواد بنتونیت و یا کاهنده مقاومت زمین پوشانده و سیم مسی را به بیرون چاه ارت کشیده و توسط انواع کلمپ مهار به تابلوی تست باکس و یا تابلو تست ارت و دریچه بازدید ارت بتنی یا پلی اتیلن برده و از آن جا به کلیه دستگاههای الکتریکی متصل می نمائیم.

در ابتدا ما باید یک مدار الکتریکی تولید کنیم که دارای پتانسیل صفر باشد. یا به عبارت دیگر مدار الکتریکی که مقاومت بسیار پایین و کوچکی داشته باشد.

یکی از روشهای تولید چنین مدار الکتریکی استفاده از چاه ارت می باشد.

یکی از مهمترین کارها که باید در سیستم ارتینگ انجام دهیم همبندی کردن وسایل الکترونیکی و غیر الکترونیکی به یکدیگر است و سپس این همبندی توست هادی های الکترونیکی به چاه ارت برای تخلیه جریان استفاده می‌شود.

برای هم بندی کردن در سیستم ارتینگ از هادی های الکترونیکی مانند سیم و تسمه (مسی ، گالوانیزه ، استیل) استفاده می‌شود که این هادی ها باید توسط بست و کلمپ ها به دیوار و … متصل شوند و سپس به چاه ارت جریان را انتقال دهند

همچنین پس از این که صاعقه گیر را نصب کرده اید باید آن را متصل کنید این اتصال از طریق هادی ها الکتریکی مانند سیم و تسمه صورت می پذیرد که این هادی ها را باید از طریق بست و کلمپ ها به دیوار و سقف متصل کنید و سپس به چاه ارت انتقال دهید.

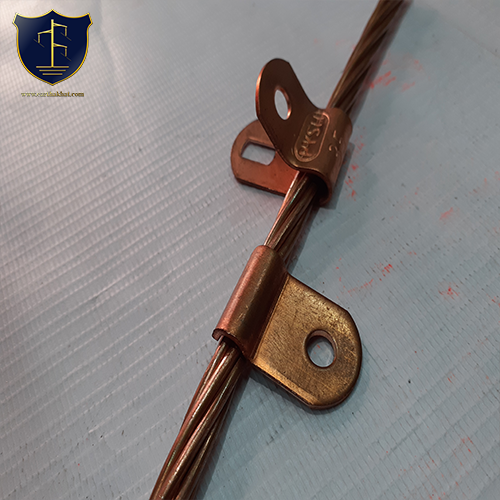

اتصال کلمپ مسی و کلمپ سیم به دیوار صوتی شکل :

برای اتصال هادی های الکتریکی (سیم) به دیوار و… از این کلمپ سیم به دیوار یک تیکه استفاده می شود بدین معنی است که به صورت یکپارچه و با یک پیچ به دیوار متصل می‌شود و به شکل صوت می باشد بدین ترتیب که ابتدا سیم داخل شیار آن قرار گرفته و سپس از طریق فشار سیم داخل شیار محکم شده و سپس با استفاده از پیچ به دیوار بسته می شود.

کلمپ صوتی شکل و انواع آن :

کلمپ صوتی شکل در انواع شکل و جنس وجود دارد که اشکال مختلفی مانند صوتی ساده مینی صوتی و صوتی روکش فلکسی و همچنین اجناس مختلف مانند مس ۹۹.۹% درصد برنجی و گالوانیزه مورد استفاده است.

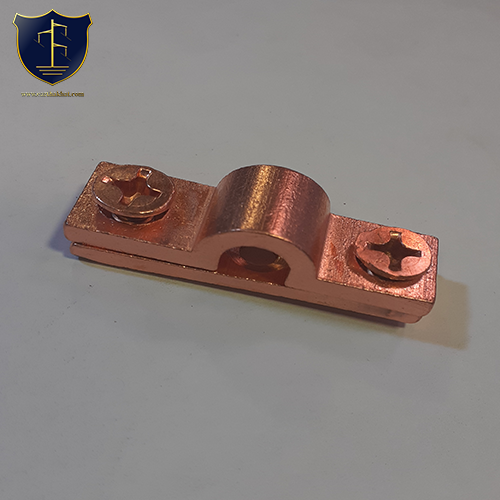

کلمپ سیم به دیوار دو تیکه :

برای اتصال هادی های الکتریکی (سیم) به دیوار و… از این کلمپ سیم به دیوار دوتیکه استفاده می‌شود بدین معنی است که ابتدا زیره آن به دیوار از طریق پیچ و رولپلاک متصل می شود و پس از عبور از هادی الکترویکی یا همان سیم رویه آن بسته می‌شود

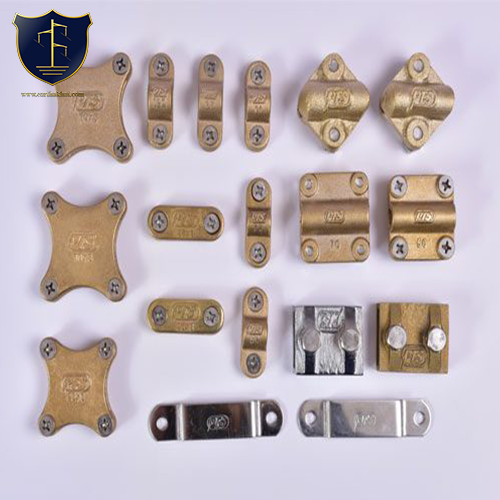

 کلمپ مسی سیم دیوار دو تیکه و انواع آن :

این کلمپ انواع مختلفی دارد مانند ریخته گری به صورت سنتی و اکسترود و فورج ساخته می‌شود

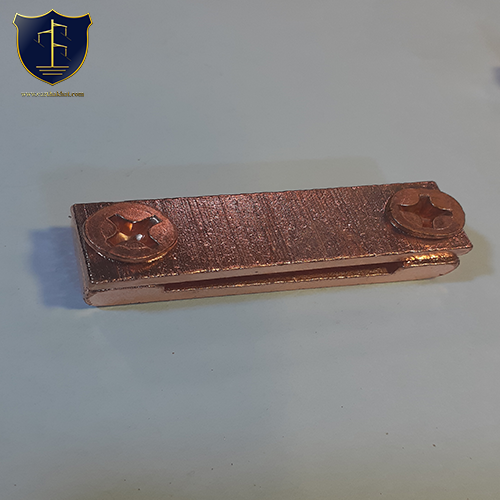

کلمپ مسی تسمه به دیوار دو تیکه :

برای اتصال هادی های الکتریکی (تسمه) به دیوار و… از این کلاس تسمه به دیوار دوتیکه استفاده می شود بدین معنی است که ابتدا زیره آن به دیوار از طریق پیچ و رولپلاک متصل و پس از عبور هادی های الکترونیکی یا همان تسمه رویه آن از طریق پیچ بسته می شود

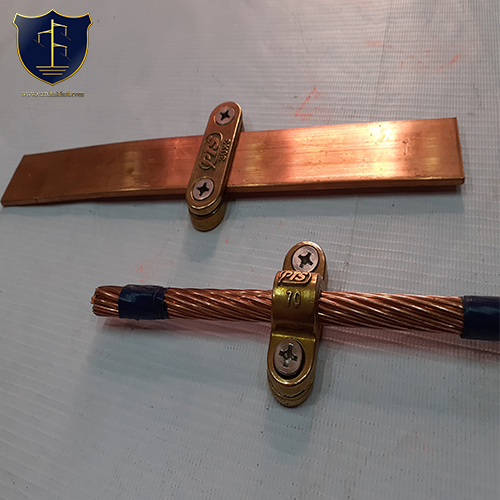

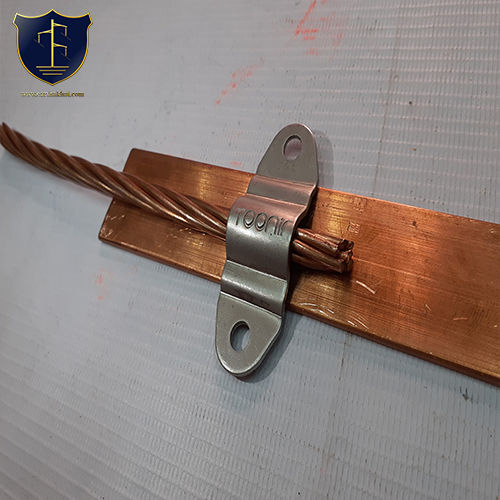

کلمپ مسی بست سیم و تسمه به دیوار یک تیکه :

برای اتصال هادی های الکتریکی (سیم و تسمه) به دیوار و… از این بست و یا کلمپ استفاده می شود از ویژگی های این کلمپ این است که هم به صورت جداگانه می‌تواند هم سیم و هم تسمه را به دیوار و … وصل کند و هم می تواند سیم و تسمه را به صورت همزمان مثل یک کانکتور (اتصال دهنده) به دیوار ببندد و در دو نوع استیل و مسی وجود دارد.
