صاعقه گیر الکترونیکی و میله ای به منظور جلوگیری از برخورد مستقیم صاعقه به ساختمان و تاسیسات که می تواند منجر به تخریب فلزی آتش سوزی و خرابی تجهیزات الکترونیکی و همچنین تلفات انسانی گردد استفاده می شود که انواع صاعقه گیر الکترونیکی و میله ای می‌توانند از این خسارت ها جلوگیری کند.

بایدتوجه داشت که صاعقه گیر الکترونیکی به تنهایی قابلیت دفع صاعقه را دارد اما در خصوص صاعقه گیر میله ای باید طی فواصل معینی آن ها را نصب کرد که کارایی لازم را داشته باشد و به عبارت بهتر باید آنها را رینگ و سپس پس به چاه ارت متصل نمود.



صاعقه گیر الکترونیکی چیست؟

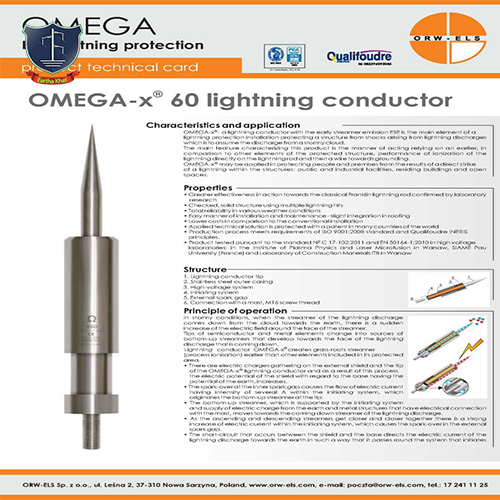

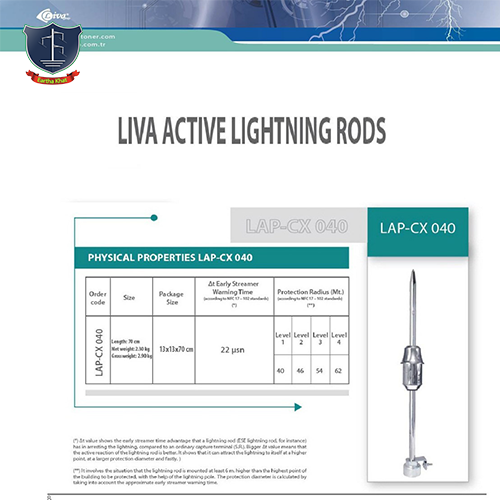

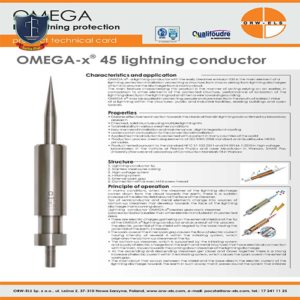

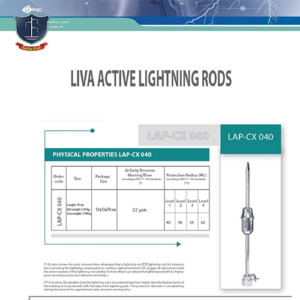

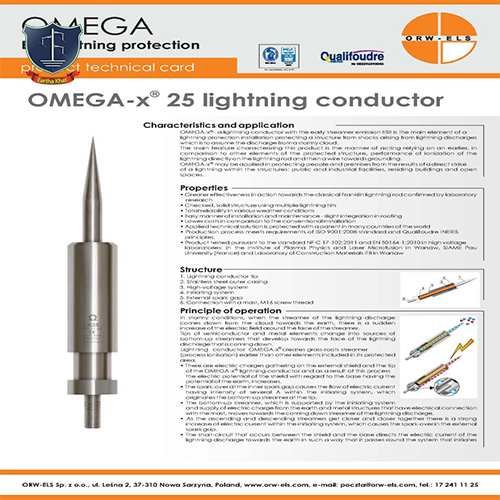

صاعقه گیر الکترونیکی یا صاعقه گیر اکتیو یک پایانه هوایی با استفاده از مکانیزم یونیزاسیون خازنی و ایجاد شعاع پوشش ، صاعقه را در زون حفاظتی خود جذب وبه زمین منتقل می نماید. به این نوع از صاعقه گیر ESEAT(Early Streamer Emission Air Terminal) نیز گفته می شود.

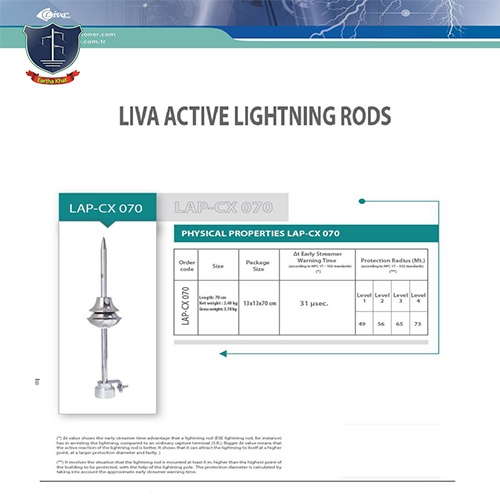

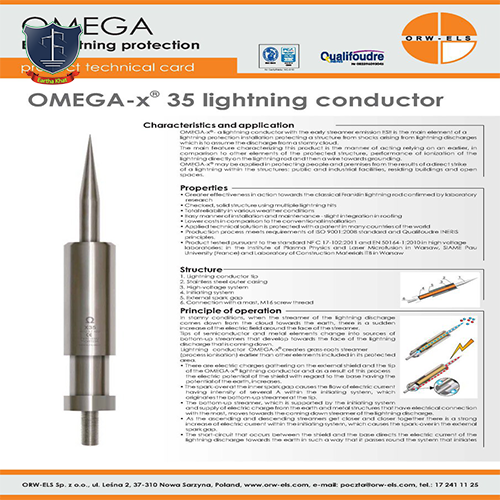

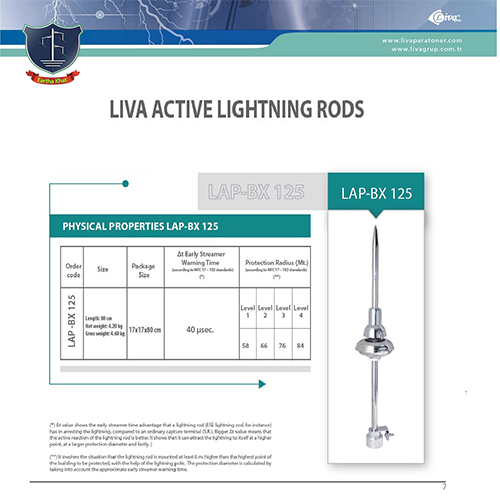

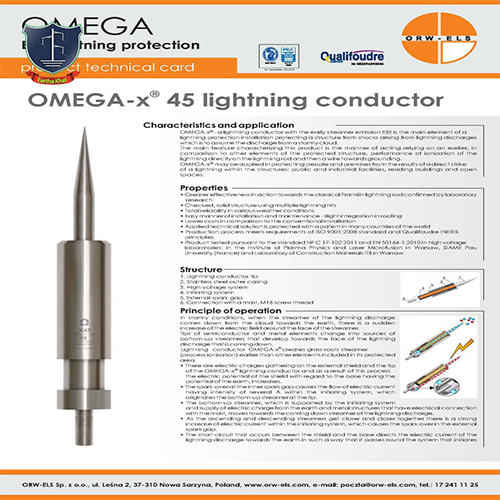

انواع صاعقه گیر الکترونیکی :

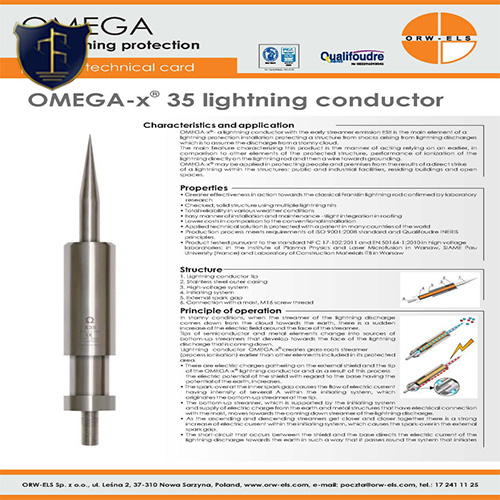

• صاعقه گیر RAIDEN
• صاعقه گیر خازنی

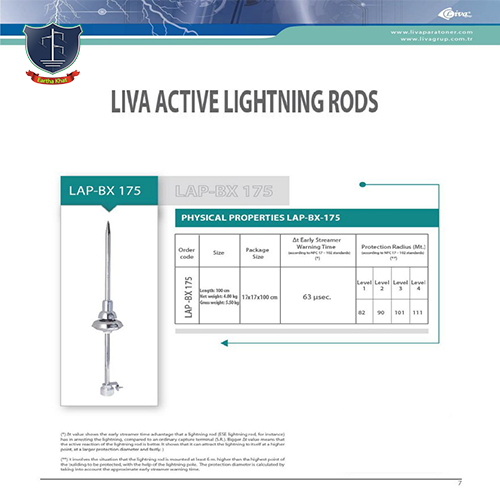

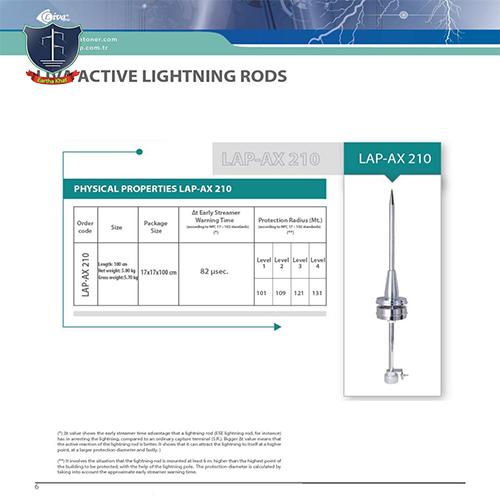

• صاعقه گیر فعال

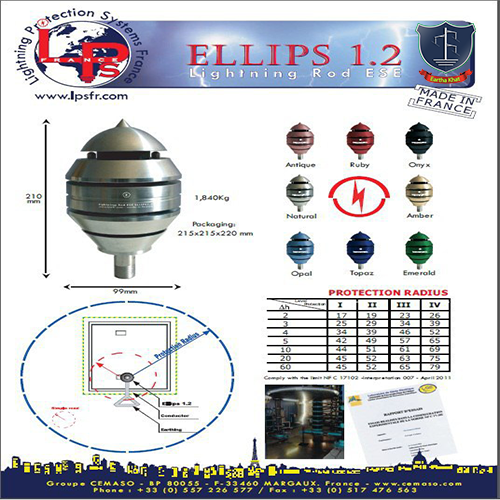

• صاعقه گیر ese
• صاعقه گیر غیر فعال
• صاعقه گیر میله ای

صاعقه گیر ، الکترونیکی و میله ای

نحوه انتخاب و خرید صاعقه گیر الکترونیکی

اختلاف پتانسیل الکتریکی بین توده های ابر در اثر تحریک و فشار نزذیک آذرخش با صاعقه ایجاد می شود. صاعقه انواع متفاوتی دارد که بیش از 95 درصد از این نوع صاعقه ها ، تخلیه شان در بین ابرها انجام می پذیرد. قدرت جریان هر صاعقه بین 5 الی 45 کیلو آمپر بر میکروثانیه می باشد که سرعت بسیار بالایی است. بنابراین برای حفاظت از این نوع صاعقه ها می توان از صاعقه گیر الکترونیکی یا همان ارسترهای کلاس C یا نوع 2 به صورت تک فاز و سه فاز به همراه نول استفاده نمود.

نحوه انتخاب صاعقه گیر الکترونیکی یکی از موارد مهم می باشد. بزرگ ترین جریان ثبت شده تاکنون 200 کیلو آمپر بوده است که برای حفاظت از این مدل صاعقه می توان از ارسترهای کلاس B استفاده نمود . یک نوع دیگر از ارستر یا صاعقه گیر الکترونیکی وجود دارد که جهت صاعقه های تولید شده بین 50 الی 150 کیلو آمپر بر میکرو ثانیه اسفاده می گردد و ارسترهای کلاس B+C نامیده می شوند که می توان جهت حفاظت از کلیه لوازم و تجهیزات برقی و تابلو از آن استفاده نمود.

به طور کلی در شروع کار در هنگام خرید صاعقه گیر باید توجه بسیار نمود . نصب صاعقه گیر و تجهیزات جانبی صاعقه گیر نیز از جمله مواردی است که در حفاظت از ساختمان نقش مهمی دارد.

صاعقه گیر ، الکترونیکی و میله ای

نحوه عملکرد صاعقه گیر الکترونیکی

مکانیسم عملکرد صاعقه گیر الکترونیک خازنی – اتمسفریک (برقگیر اکتیو) بر اساس وجود پتانسل الکتریکی اتمسفر طراحی شده و در صورتی که شرایط جوی فاقد پتانسیل الکتریکی باشد ، این صاعقه گیر همانند یک صاعقه گیر ساده است و فعالیتی ندارد. واحد حس کننده این صاعقه گیر وقتی انرژی اتمسفر فراتر از حد معینی (مثلا 5 کیلوولت بر متر) می رسد ، واحد شارژ را برای جمع آوری انرژی به کار می اندازد. این واحد تا پر شدن خازن های مدار تریگری الکتریکی به کار خود ادامه می دهد. همین واحد وقتی میزان پتانسیل اتمسفر از حد معینی (نزدیک به وقوع صاعقه مثلا در حدود 100 کیلوولت بر متر) گذر نماید ، واحد شارژ دستور تخلیه خازن ها را به الکترود میانی متصل به زمین می دهد. این کار بصورت متوالی تکرار شده و باعث یونیزاسیون هوای اطراف صاعقه گیر و تشدید افزایش پتانسیل اتمسفر می گردد. نحوه عملکرد صاعقه گیر الکترونیکی به علت وابستگی مطلق به شرایط جوی صاعقه خیز بهترین کارایی را دارد.

صاعقه گیر الکترونیکی می‌تواند به زبان ساده به نوعی چتری محافظتی در اطراف سازه مربوطه و یا پروژه مربوطه گسترده نماید که مانند لایه های پوششی در اطراف سازه ایجاد می شود.

باید توجه داشت صاعقه گیر اکتیو (برقگیر اکتیو) از نظر قیمت بسیار گرانقیمت هستند ولی این صاعقه گیر ها همیشه بهترین گزینه نیستند ، زیرا در شرایط مساوی محیط اطراف صاعقه را به سمت خود هدایت می کنند و اگر سیستم هادی میانی مناسب نباشد و بصورت کاملا دقیق مورد بازرسی و آزمایش قرار نگیرد و نگهداری نشود به استقبال خطر رفته ایم.

سیستم صاعقه گیر مولد برق اولیه بر اساس استاندارد NFC17-102 برای محافظت از ساختمان های عادی با ارتفاع کمتر از 60 متر و فضاهای باز در موارد زیر قابل استفاده است :

– ساختمان های مسکونی

– ساختمان های مجموعه فرهنگی و آموزشی

– مجموعه ساختمان های تجاری ، اداری ، ورزشی و غیره

– ساختمان های درمانی و مراقبتی

– کارخانه ها و پالایشگاه ها

– ساختمان های بلند مرتبه

– موزه ها و آثار باستانی

– برج ها و دودکش های کارخانجات

– فضاهای باز شامل انبارها و محوطه های تفریحی و رفاهی

صاعقه گیر ، الکترونیکی و میله ای

محدوده حفاظتی صاعقه گیر الکترونیکی :

محدوده حفاظتی هر صاعقه گیر الکترونیکی از گردش شعاع حفاظتی (Rpn) حاصل از ارتفاع های مختلف (hn) حول محور آن به وجود می آید. در صاعقه گیر اکتیو (فعال) معمولا باید سه مولفه کلاس حفاظتی ، شعاع حفاظت و ارتفاع صاعقه گیر نسبت به سطح ، مورد توجه قرار گیرد.



کلاس حفاظتی صاعقه گیر الکترونیکی :

کلاس حفاظتی عبارت است از تعیین محدوده ای که در آن احتما برخورد صاعقه مستقیم ، مطابق با درصد معینی باشد. بر اساس استاندارد NFC17-102 سه کلاس حفاظتی تعیین شده است که در آن کلاس I بیشترین سطح حفاظتی را دارا بوده و سطح آن 98 درصد می باشد . سطح II سطح حفاظتی 95 درصد و برای کلاس III سطح حفاظتی 90 درصد محاسبه شده است. البته در استاندارد CTE SU 8 کلاس حفاظتی به چهار کلاس ارتقاء یافته و برای کلاس IV سطح 80 درصد در نظر گرفته شده است. این نکته حائز اهمیت است که کلاس حفاظتی ، میزان توانایی تامین جریان توسط صاعقه را نیز بیان می نماید. بر اساس رابطه بین جریان صاعقه و شعاع گوی غلتان و همچنین اندازه گیری های انجام شده ، باید عنوان داشت شعاع گوی غلتان در کلاس حفاظتی I برابر با 20 متر ، برای کلاس II شعاع گوی غلتان 30 متر ، برای کلاس III شعاع گوی غلتان 45 متر و برای کلاس IV شعاع گوی غلتان (گوی یونیزه شده) برابر با 60 متر می باشد.

نحوه انتخاب شعاع پوششی صاعقه گیر الکترونیکی

برای استفاده از این روش بایستی ابتدا محل نصب صاعقه گیر مشخص کرده تا بتوانیم شعاع پوششی مورد نیاز را محاسبه نماییم لذا برای تعیین محل نصب سیستم صاعقه می بایست به مسائل مربوط به رعایت فواصل ایمن کوتاهترین مسیر ممکن برای عبور از هادی میانی فواصل سیستم های ارت و غیره توجه داشت.

از سوی دیگر همان طور که می دانیم برای تامین شعاع پوششی علاوه بر تعیین تعداد نیازمند به دست آوردن اختلاف ارتفاع مورد نیاز هستیم چرا که در هر اختلاف ارتفاعی یک شعاع پوششی به دست می آید.

نکته : از نوک صاعقه گیر الکترونیکی یا اکتیو تا مرتفع ترین نقطه موجود حتما باید اختلاف ارتفاع 2 متر رعایت گردد.

از ۵۰ سانت تا دو متر که متداول ترین آن 1.5 متری می باشد که استاندارد ترین و پرمصرف ترین آن است.

زمان فعالسازی صاعقه گیر الکترونیکی

تمامی اتصالات و تجهیزات موجود در پشت بام ها ، نوک های تیز لبه بام و … هنگام وقوع صاعقه شروع به ایجاد کانال یونیزه و مجرایی برای برخورد صاعقه می نمایند. اما صاعقه گیر الکترونیکی با توجه به مدار تریگری یونیزاسیون خازنی ، با سرعت بیشتری نسبت به دیگر اجسام شروع به ایجاد کانال تخلیه صاعقه نموده و زودتر از بقیه اقدام به جذب صاعقه می نماید. بر این اساس زمان فعالسازی صاعقه گیر یعنی اختلاف زمانی میان صاعقه گیر و دیگر اجسام برای جذب صاعقه . بعنوان مثال هنگامی که عنوان می شود زمان فعالسازی صاعقه گیر THUNDER60 برابر با 60 میکروثانیه است یعنی این صاعقه گیر 60 میکروثانیه زودتر از دیگر اجسام صاعقه را جذب می نماید.

صاعقه گیر ، الکترونیکی و میله ای

مزایا و معایب صاعقه گیر الکترونیکی و میله ای

امروزه بدلایل زیادی استفاده از صاعقه گیر های الکترونیکی در جهان گسترش یافته است . در اینجا به ذکر برخی از مزایای صاعقه گیر اکترونیکی می پردازیم :

– صاعقه گیر الکترونیکی دارای شعاع پوشش وسیعی در مقایسه با رادهای سنتی و سیستم صاعقه گیر پسیو می باشد.

– سهولت در اجرای صاعقه گیر الکترونیکی و کاهش زمان نصب نسبت به صاعقه گیرهای سنتی و میله ای

– کاهش هزینه های سیستم حفاظت در برابر صاعقه . با توجه به شعاع پوشش و منطقه تحت حفاظت ، اجرای صاعقه گیر الکترونیکی دارای هزینه های به مراتب پایین تری نسبت به سیستم صاعقه گیر پسیو و سنتی می باشد.

– مطابقت با استانداردهای روز دنیا

– امکان بررسی و تست سیستم صاعقه گیر و همچنین جمع آوری اطلاعات و دیتا در مورد برخورد صاعقه با تجهیزات تحت حفاظت

– طول عمر بسیار بیشتر نسبت به صاعقه گیرهای سنتی بر اساس جنس و طراحی صاعقه گیر الکترونیکی

صاعقه گیر ، الکترونیکی و میله ای

صاعقه گیر میله ای چیست؟

صاعقه گیر میله ای فرانکلین از جمله تجهیزات حفاظتی جهت جذب صاعقه بصورت پسیو (غیر فعال) می باشد . این صاعقه گیر ها معمولا شعاع پوشش بسیار کمی در حدود 5 تا 13 متر در کلاس های حفاظتی چهارگانه و طبق استاندارد EN 62305 داشته و برای حفاظت از زون های با شعاع پایین مورد استفاده قرار می گیرند. در بسیاری از موارد بخصوص در پلنت های پتروشیمی و تولید مواد اشتعال زا ، ذاغه های مهمات اشتعال پذیر ، منبع های ذخیره سوخت و مواد شیمیایی و … که هرگونه جرقه در آنها باعث آتش سوزی و انفجار می شود از صاعقه گیر میله ای استفاده می شود. در اینگونه موارد طبق استاندارد و مقررات ؛ استفاده از صاعقه گیر اکتیو که بر اساس تولید جرقه کار می کنند ممنوع می باشد.

ارتفاع و ابعاد این صاعقه گیر ها معمولا 1/5 ، 3 و 2 متر و قطرهای 20 و 16 میلی متر می باشد که در ارتفاع 3 متری دو میله 1/5 متری با کوپلر بیکدیگر متصل گردیده و توسط طراح و کارفرما مشخص و سفارشگذاری می شود.

این نوع صاعقه گیر ها به چند دسته تقسیم می شوند:

1- میله صاعقه گیر تمام مس

2- میله صاعقه گیر مغزه تمام مسی روکش استیل

3- میله صاعقه گیر مغزه تمام مسی روکش نیکل کرم

4- میله صاعقه گیر مغزه فولاد روکش مس.

صاعقه گیر ، الکترونیکی و میله ای

اصطلاحات رایج در خصوص صاعقه گیرها:

صاعقه گیر اکتیو، صاعقه گیر پسیو، صاعقه گیر میله ای ساده، صاعقه گیر الکترونیکی، صاعقه گیر پیزوالکتریک، صاعقه گیر اتمی، صاعقه گیر رادیو اکتیو، صاعقه گیر خورشیدی، برقگیر ساختمان، برقگیر میله ای، صاعقه گیر خودکفا، صاعقه گیر وابسته، صاعقه گیر خازنی

اجزای تشکیل دهنده سیستم صاعقه گیر الکترونیکی و میل ای:

1- صاعقه گیر

2- رابط

3- پایه نگهدارنده صاعقه گیر یا دکل

4- قطعه هم پتانسیل ساز

5- هادی میانی

6- بست مهار کننده

7- شمارنده یا کانتر دیجیتال ، آنالوگ

8- گیره تست مدار

9- توده محافظ پی وی سی

10– سیستم ارت یا زمین

چرا باید صاعقه گیر ، کانتر (شمارنده) ضربات صاعقه داشته باشیم ؟

پس از نصب صاعقه گیر و کلیه امکانات مربوطه برای حاصل شدن اطمینان از درست کار کردن صاعقه گیر تنها می توان به دو روش فهمید صاعقه گیر درست کار میکند.

برای تست کردن صاعقه گیر ، کانتر (شمارنده) ضربات صاعقه در اکثر کانترها ورودی تعبیه شده است که می‌توان با دستگاه تست زن ، ولتاژی شبیه به آرک صاعقه را وارد کانتر کرد که شماره انداز کانتر صاعقه گیر را چک و تست کنیم که پس از وارد شدن ولتاژ به کانتر باید یک عدد به عدد قبلی اضافه شود که در غیر اینصورت کانتر صاعقه گیر از کار افتاده است و کار نمی‌کند.

روش دوم که بهترین روش است و کاربردی ترین روش برای چک کردن صاعقه گیر الکترونیکی و میله ای یا همان پسیو جایگذاری دستگاه ای به اسم است.

2. به نوک دکل رفته و ضربات وارد شده به صاعقه گیر را چک کرد که این کار هم و زمان بر است و در برخی موارد بسیار خطرناک که این روش توصیه نمی شود.

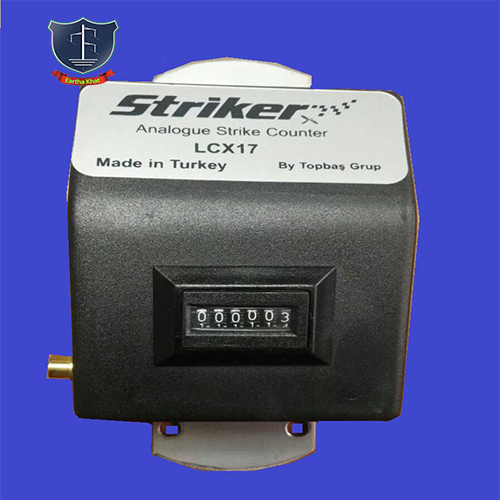

کانتر چگونه کار می کند :

دستگاه بدون نیاز به منبع خارجی قابلیت شمارش ضربات سادگی تا ۶ رقم را دارند و بدون نیاز به منبع خارجی کار می کند و با هر بار ضربه صاعقه به صاعقه گیر یک شماره به شماره های قبلی اضافه می کند و شما متوجه می شوید که صاعقه گیر کار کرده است و دو نوع آنالوگ و دیجیتال مورد استفاده است که در برخی موارد با استفاده باطری شمارش تعداد ضربات صاعقه مشخص می‌شود

صاعقه گیر ، الکترونیکی و میله ای

صاعقه گیر ، الکترونیکی و میله ای



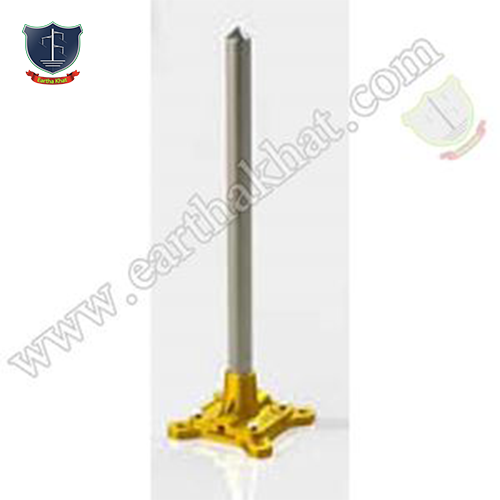

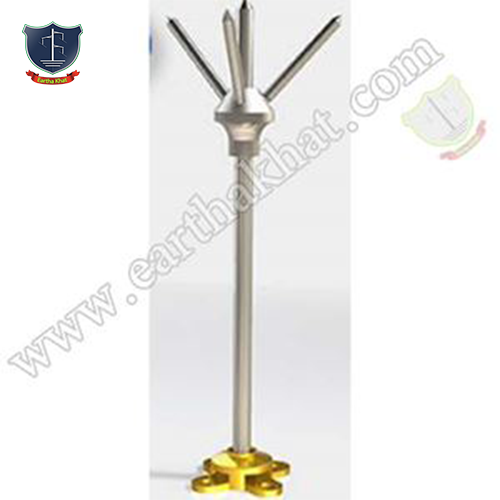

صاعقه گیر میله ای استیل چند شاخه و تک شاخه

جنس این صاعقه گیر استیل بوده و برای جلوگیری از اکسید شدن در مجاورت با باران و هوا و رطوبت از استیل 304 و 316 استفاده می‌شود و پایه آن از بهترین مواد ترکیبی مس و برنج استفاده شده است که علاوه بر استحکام مقاومت الکترونیکی مناسبی را دارد.

صاعقه گیر ، الکترونیکی و میله ای

صاعقه گیر ، الکترونیکی و میله ای

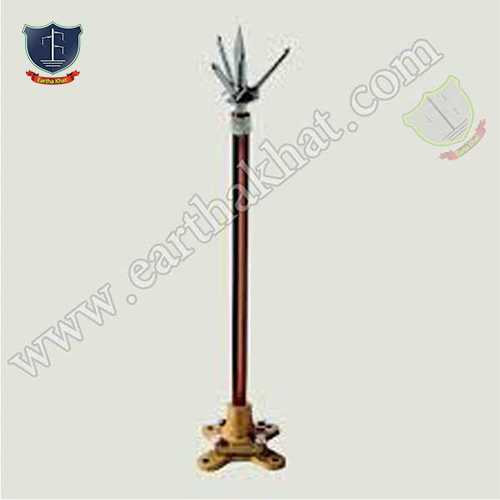

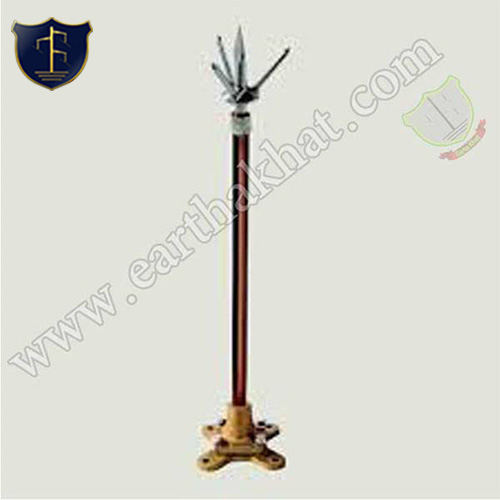

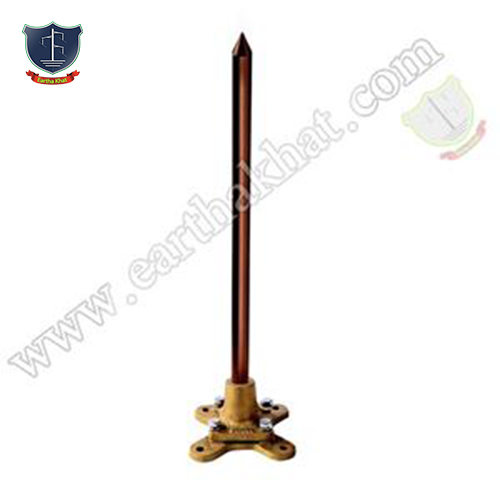

صاعقه گیر میله ای مسی چند شاخه و تک شاخه

جنس این صاعقه گیر مس بوده و برای جلوگیری از اکسید شدن در مجاورت با باران و هوا و رطوبت از پوشش نیکل کروم استفاده و آبکاری می‌شود و پایه آن از بهترین مواد ترکیبی مس و برنج استفاده شده است که علاوه بر استحکام مقاومت الکترونیکی مناسبی را دارد.

صاعقه گیر ، الکترونیکی و میله ای

صاعقه گیر ، الکترونیکی و میله ای

صاعقه گیر ، الکترونیکی و میله ای

صاعقه گیر ، الکترونیکی و میله ای

دکل و پایه نگهدارنده صاعقه گیر

برای اینکه صاعقه گیر بتواند آن چه وظیفه دارد را به خوبی و به نحو احسنت انجام دهد باید به مکان و نقطه ای متصل شود که این مکان همان پایه صاعقه گیر است.

پایه برای جاهایی با سطح صاف به کار برده می شود مانند پشت بام ها و کل ها و… و با توجه به قابلیت هایی که دارد هم سیم مسی و هم تسمه مسی می‌توان برای همبندی کردن به صورت عبوری از آن استفاده و شکل های مختلف بنا به کاربردشان تقسیم کرد. این پایه ها از آلیاژ مس و برنج با هدایت الکتریکی و استحکام فوق العاده بالا تولید می شود.

صاعقه گیر ، انواع دکل و پایه نگهدارنده



توپی یا شاخک صاعقه گیر

برای صاعقه گیر های میله ای یا پسیو اگر لازم باشد از توپی و شاخک برای پوشش بیشتر و بهتر استفاده می‌شود که روی صاعقه گیر میله ای سوار شده و از طریق پیچ شدن به توپی به صاعقه گیر محکم می‌شود.

صاعقه گیر ، انواع دکل و پایه نگهدارنده

پایه صاعقه گیر دیواری برای مکان هایی که این امکان وجود ندارد و سطح صافی در اختیار نیست استفاده می شود مانند شیروانیها سقف های کاذب ناودانی و… با توجه به قابلیت هایی که دارد هم سیم مسی و هم تسمه مسی می‌توان برای همبندی کردن از آن استفاده و شکل های مختلف بنا به کاربردشان تقسیم کرد این پایه ها از آلیاژ مس و برنج با هدایت الکتریکی و استحکام فوق العاده بالا تولید می شود.

دکل نگه دارنده

دکل های صاعقه گیر می بایست از جنس گالوانیزه گرم باشد که با مرور زمان از پوسیدگی و خوردگی جلوگیری نماید که در چند نوع 2 متری یک تیکه ، 5 متری تلسکوپی خود ایستا که پایه آن به صورت لولا باز می شود و مهاری تولید می شوند.

صاعقه گیر ، انواع دکل و پایه نگهدارنده

نکته : معمولاً برای اینکه بتوان صاعقه گیر الکترونیکی یا میله ای را به دکل متصل کنند از کانکتور و بست مربوطه استفاده می‌شود.

صاعقه گیر ، انواع دکل و پایه نگهدارنده
