چاه ارت و لوازم همبندی

در چاه ارت و لوازم همبندی دسته بندی محصولات چاه ارت و لوازم همبندی مانند صفحه‌ای ارت مسی و ذوبی و همچنین میله های ارت استیل و مسی ، اتمایز می پردازیم که درون چاه ارت قرار می گیرد که توسط اتصالات همبندی مانند انواع کلمپ یو و سیم به میله و سیم به صفحه به بیرون از چاه ارت و به جعبه های تست ارت و همچنین دریچه های بازدید ارت متصل می‌شود و سپس با سیستم همبندی که کلمپ های سیم به استراکچر و ارت همچنین به سایر کلمپ های دو راهی و سه راهی متصل می‌شود که با استفاده از کلم چهار راه ارت در سیستم همبندی کامل می توان از آن استفاده کرد در برخی موارد برای همبندی کردن این لوازم از قالب های جوش کدولد یا اگزوترمیک استفاده می‌شود که در این دسته بندی به آن می پردازیم

.

چاه ارت ، انواع کلمپ مسی در ارتینگ

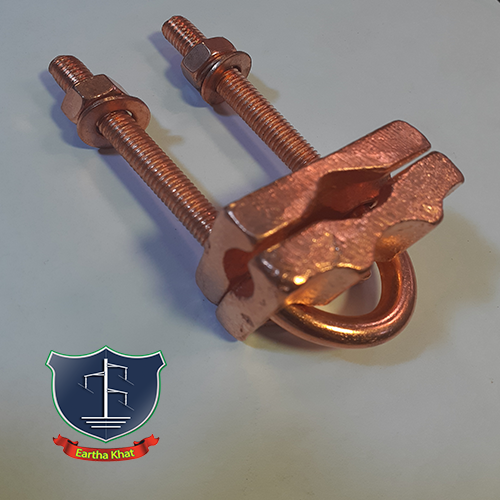

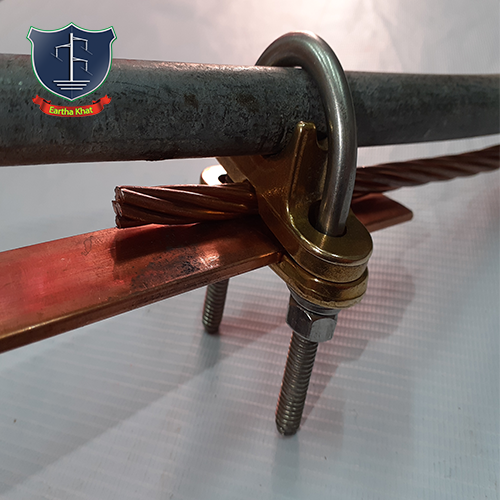

 یو کلمپ و کلمپ سیم به میله

چاه ارت ، انواع کلمپ مسی در ارتینگ برای همبندی کردن لوازم و اتصالات لازم را باید به همراه داشته باشیم تا اتصال خوبی بر قرار شود تا به چاه ارت برسد یکی از عوامل مهم برای همبندی کردن سیستم ارتینگ و برای اتصال سیم یا تسمه مسی به میله یا میلگرد از یو کلمپ و کلمپ سیم به میله استفاده می‌شود که اتصال سیم و تسمه به میله را انجام می دهد و در دو نوع شرکتی با جنس برنج فورج ریخته‌گری بازاری می باشد

.

چاه ارت ، انواع کلمپ مسی در ارتینگ

.

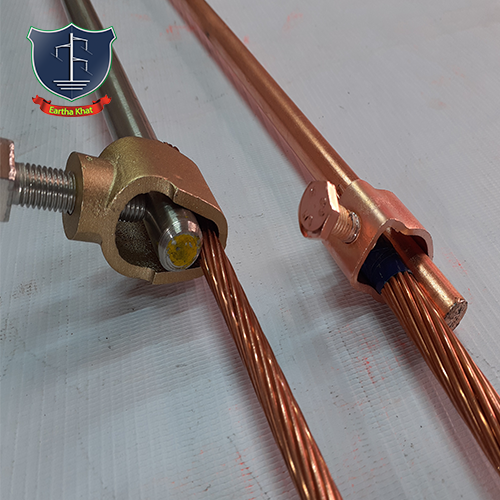

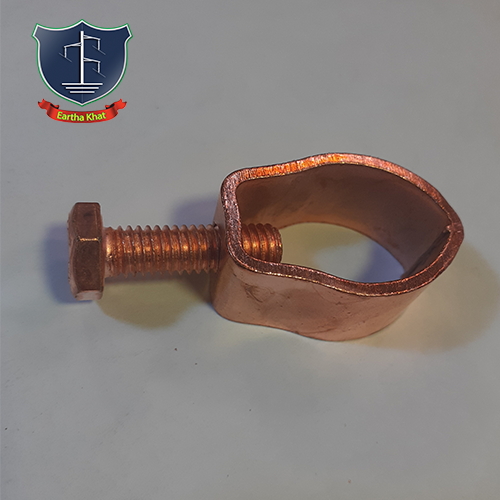

کلمپ انگشتی

یکی دیگر از محصولات برای هم بندی مناسب کلمپ انگشتی و تسمه به میله می باشد که سیم و میله به طور مستقیم و بدون واسطه جنس برنج به هم متصل و کانکت می شود ولی دوام و عمر مناسبی ندارد که البته به نوع جنس بستگی دارد کلمپ انگشتی سیم و تسمه به میله در دو نوع شرکتی با جنس برنج فورج درجه یک و بازاری درجه ۲ آهن آب مس و ریخته گری آب مس می باشد

.

چاه ارت ، انواع کلمپ مسی در ارتینگ

.

نکته : استفاده از U  کلمپ  بیشتر برای اتصال سیم و میلگرد در سیستم آرماتور بندی استفاده می شود بدین ترتیب که میلگرد در قسمت U سپس قسمت برنجی بعد از آن و سیم ما بین کلپ های برنجی قرار میگیرد و طریقه ناصحیح بستن این کلمپ این است که سیم و میلگرد را در قسمت U به هم متصل و سپس  قسمت برنجی کلمپ را به آن ببندیم

.

چاه ارت ، انواع کلمپ مسی در ارتینگ

.

 و استفاده از  کلمپ انگشتی به این گونه است که بیشتر به سر میله های ارت روی چاه ارت  زمانی که میله ارت به زمین کوبیده شده است بسته و سپس سیم و یا تسمه به آن پیچ می شود



یا کلمپ یو برای اتصال انواع سیم مسی ارت به میلگرد مورد استفاده می باشد . کانکتور مسی سیم برای اتصال دو تا سیم مسی به صورت روی هم به یکدیگر مورد استفاده می باشد .

.

چاه ارت ، انواع کلمپ مسی در ارتینگ

.

کلمپ انگشتی میله ارت برای اتصال سیم مسی به میله ارت نمره ۱۴ و میله ارت سایز ۱۶ استفاده میشود . یو کلمپ و کلمپ سیم به میله برای اتصال دو رشته سیم مسی به صورت موازی مورد استفاده قرار میگیرد . کلمپ سه راهی سیم مسی برای انشعاب گرفتن یک رشته سیم ارت از کمر سیم ارت دیگر مورد استفاده قرار میگیرد .

کانکتور پیچی شیار وسط

چاه ارت ، انواع کلمپ مسی در ارتینگ برای اتصال دو سیم مسی روش های مختلفی استفاده می کنند که سیستم همبندی درست اجرا شود و در نتیجه به چاه ارت برسد و اهم مناسبی نیز بدهد یکی از این روش ها و کانکتور پیچی شیار وسط  است که بسیار راحت استفاده می شود

.

چاه ارت ، انواع کلمپ مسی در ارتینگ

.

بدون استفاده از هیچگونه ابزار دیگری جنس آن از برنج بوده به این بدین ترتیب استفاده می شود که ابتدا  مهره آن باز می شود و  2 عدد سیم داخل آن قرار می گیرد

.

چاه ارت ، انواع کلمپ مسی در ارتینگ

.

و سپس با استفاده از ازآچار پیچ و مهره بسته میشود و  سیم ها به یکدیگر اتصال و کانکت میشوند و خوبیه این کانکتور این است که بسیار ساده و راحت در سیستم همبندی مورد استفاده است


کلمپ دو پیچ دو سیم (کلمپ مسی)

یکی از روش های همبندی کردن سیستم ارتینگ و اتصال دادن سیم های مختلف با سایز های گوناگون است یکی از این ابزار های متصل دهنده کلمپ اتصال دو پیچ دوسیم است که متداول ترین روش اتصال سیم های مسی و آلومینیومی است است که سیم های آلومینیومی بیشتر در خطوط انتقال برق به کار می رود که مورد بحث ما نیست

.

چاه ارت ، انواع کلمپ مسی در ارتینگ

.

اما در سیستم ارتینگ برای اتصال دو سیم به این کلمپ ها رجوع می شود

.

چاه ارت ، انواع کلمپ مسی در ارتینگ

.

که مورد تایید شرکت هایی مانند  پتروشیمی و نفت و گاز نیست است زیرا بر اثر مرور زمان احتمال اکسید شدن  پیچ های  این کلمپ  بسیار زیاد است که در نتیجه آن قطع ارتباط بین دو سیم را در اثر مرور زمان آن حاصل می شود
  این کلمپ دردو نوع شرکتی و بازاری و با مقاومت مکانیکی و هدایتی الکترونیکی پایین به روش ریخته گری و اکسترود تولید می شود

سی کلمپ مسی ( C کلمپ )

یکی از روش های همبندی کردن سیستم ارتینگ و اتصال دادن سیم های مختلف با سایز های گوناگون است یکی از این ابزار های متصل دهنده سی کلمپ ( C کلمپ ) است

.

چاه ارت ، انواع کلمپ مسی در ارتینگ

.

که در سیستم ارتینگ برای اتصال دو سیم به این کلمپ ها رجوع می شود که مورد تایید شرکت هایی مانند پتروشیمی و نفت و گاز هست است زیرا بر اثر مرور زمان احتمال اکسید شدن این کلمپ بسیارکم است که در نتیجه آن قطع ارتباط بین دو سیم را در اثر مرور زمان آن حاصل نمی شود
  جنس این کلمپ از مس 99.9% است که روش اکسترود و با مقاومت مکانیکی و هدایتی الکترونیکی بالا و در برخی موارد با آبکاری مس تولید می شود براثر فشار توسط پرس کابلشو خم می شود

.

چاه ارت ، انواع کلمپ مسی در ارتینگ

.

اما نمی شکند اما اگر جنس آن از مس و برنج باشد بر اثر فشار توسط پرس کابلشو میشکند برخی افراد آن را از جنس برنج و با آبکاری مس می سازند بسیار شکننده است است و توصیه نمی شود

چاه ارت ، انواع کلمپ مهار ونحوه استفاده

چاه ارت ، انواع کلمپ مهار و نحوه استفاده : چاه ارت چاله ای است که بصورت عمودی و عمقی در زمین حفر کرده تا جایی که به رطوبت نسبی خاک رسیده و در داخل آن از صفحه مسی که توسط جوش کدولد یا احتراقی (اگزوترمیک) سیم مسی به صفحه جوش خورده استفاده کرده و صفحه را بصورت عمودی ( به جهت بیشترین سطح تماس با خاک ) در چاه ارت قرار داده و اطراف صفحه از مواد بنتونیت و یا کاهنده مقاومت زمین پوشانده و سیم مسی را به بیرون چاه ارت کشیده و توسط انواع کلمپ مهار به تابلوی تست باکس و یا تابلو تست ارت و دریچه بازدید ارت بتنی یا پلی اتیلن برده و از آن جا به کلیه دستگاههای الکتریکی متصل می نمائیم. در ابتدا ما باید یک مدار الکتریکی تولید کنیم که دارای پتانسیل صفر باشد. یا به عبارت دیگر مدار الکتریکی که مقاومت بسیار پایین و کوچکی داشته باشد. یکی از روشهای تولید چنین مدار الکتریکی استفاده از چاه ارت می باشد. یکی از مهمترین کارها که باید در سیستم ارتینگ انجام دهیم همبندی کردن وسایل الکترونیکی و غیر الکترونیکی به یکدیگر است و سپس این همبندی توست هادی های الکترونیکی به چاه ارت برای تخلیه جریان استفاده می‌شود

.

چاه ارت ، انواع کلمپ مهار

.

برای هم بندی کردن در سیستم ارتینگ از هادی های الکترونیکی مانند سیم و تسمه (مسی ، گالوانیزه ، استیل) استفاده می‌شود که این هادی ها باید توسط بست و کلمپ ها به دیوار و ... متصل شوند و سپس به چاه ارت جریان را انتقال دهند همچنین پس از این که صاعقه گیر را نصب کرده اید باید آن را به متصل کنید این اتصال از طریق هادی ها الکتریکی مانند سیم و تسمه صورت می پذیرد که این هادی ها را باید از طریق بست و کلمپ ها به دیوار و سقف متصل کنید و سپس به چاه ارت انتقال دهید
]

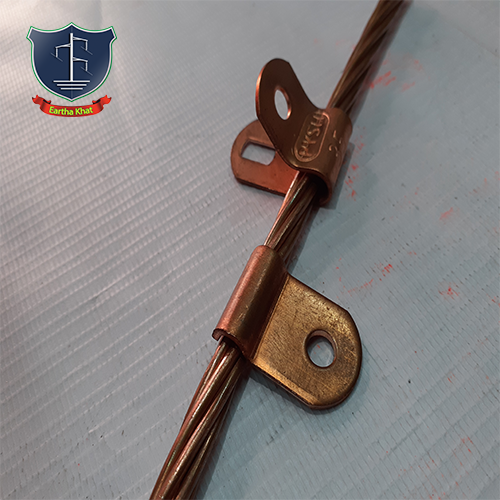

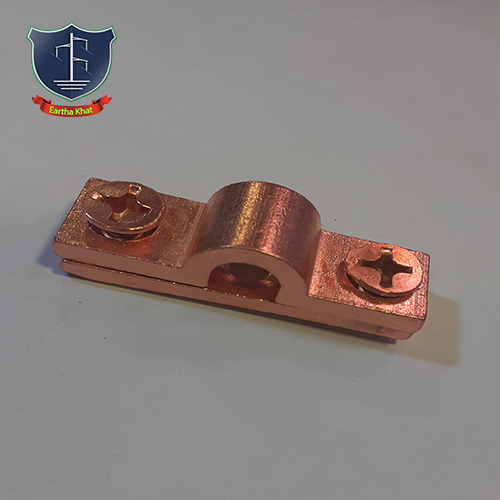

چاه ارت و انواع کلمپ مهار کلمپ سیم به دیوار صوتی شکل :

برای اتصال هادی های الکتریکی (سیم) به دیوار و... از این کلمپ سیم به دیوار یک تیکه استفاده می شود بدین معنی است که به صورت یکپارچه و با یک پیچ به دیوار متصل می‌شود و به شکل صوت می باشد بدین ترتیب که ابتدا سیم داخل شیار آن قرار گرفته و سپس از طریق فشار سیم داخل شیار محکم شده و سپس با استفاده از پیچ به دیوار بسته می شود

.

چاه ارت ، انواع کلمپ مهار

.

 کلمپ صوتی شکل و انواع آن :

کلمپ صوتی شکل در انواع شکل و جنس وجود دارد که اشکال مختلفی مانند صوتی ساده مینی صوتی و صوتی روکش فلکسی و همچنین اجناس مختلف مانند مس 99.9% درصد برنجی و گالوانیزه مورد استفاده است

چاه ارت ، انواع کلمپ مهار کلمپ سیم به دیوار دو تیکه :

برای اتصال هادی های الکتریکی (سیم) به دیوار و... از این کلمپ سیم به دیوار دوتیکه استفاده می‌شود بدین معنی است که ابتدا زیره آن به دیوار از طریق پیچ و رولپلاک متصل می شود و پس از عبور از هادی الکترویکی یا همان سیم رویه آن بسته می‌شود

.

چاه ارت ، انواع کلمپ مهار

.

 کلمپ سیم دیوار دو تیکه و انواع آن :

این کلمپ انواع مختلفی دارد مانند ریخته گری به صورت سنتی و اکسترود و فورج ساخته می‌شود

.

چاه ارت ، انواع کلمپ مهار

.

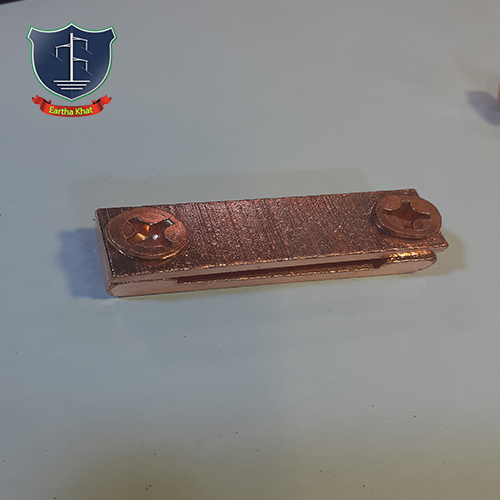

چاه ارت ، انواع کلمپ مهار تسمه به دیوار دو تیکه :

برای اتصال هادی های الکتریکی (تسمه) به دیوار و... از این کلاس تسمه به دیوار دوتیکه استفاده می شود بدین معنی است که ابتدا زیره آن به دیوار از طریق پیچ و رولپلاک متصل و پس از عبور هادی های الکترونیکی یا همان تسمه رویه آن از طریق پیچ بسته می شود

.

چاه ارت ، انواع کلمپ مهار

.

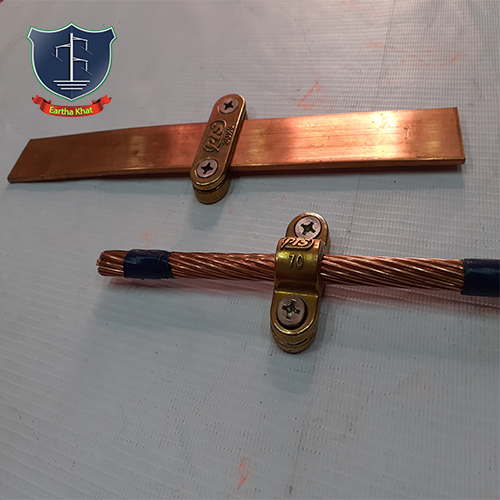

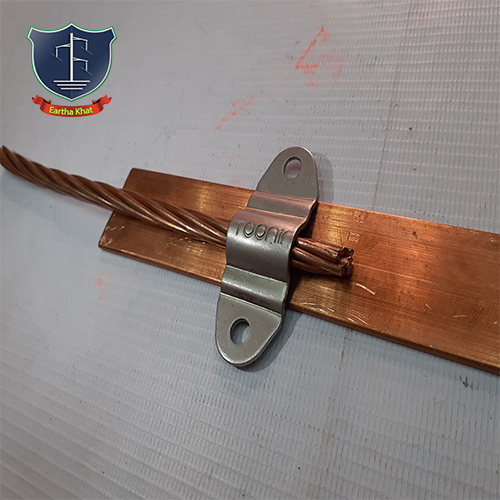

چاه ارت ، انواع کلمپ مهار بست سیم و تسمه به دیوار یک تیکه :

برای اتصال هادی های الکتریکی (سیم و تسمه) به دیوار و... از این بست و یا کلمپ استفاده می شود از ویژگی های این کلمپ این است که هم به صورت جداگانه می‌تواند هم سیم و هم تسمه را به دیوار و ... وصل کند و هم می تواند سیم و تسمه را به صورت همزمان مثل یک کانکتور (اتصال دهنده) به دیوار ببندد و در دو نوع استیل و مسی وجود دارد

.

چاه ارت ، انواع کلمپ مهار

.

چاه ارت ، کلمپ همبندی به استراکچر

شما دیوار و یک ستون و یا احتمالا به هر چیز دیگری تماس برقرار کرده‌اید یک نوع جریان بسیار بسیار ضعیف شما را قلقلک داده و یا نوک دست و یا بدن شما را بسیار به صورت کم سوزاننده و مور مور کرده است که حتی امکان دارد این جریان به صورت ناگهانی و بر اثر نشتی بیش از حد شما را دچار آسیب شدیدی کند که اگراین جریان با استفاده از سیستم ارتینگ و همبندی به چاه ارت انتقال یابد دیگر شما بسیار امن خواهید بود بود از نشتی جریان های الکتریکی  چاه ارت ، کلمپ همبندی به استراکچر یکی از از عوامل مهم در سیستم ارتینگ و همبندی پتانسیل کردن سازه ها به چاه ارت می باشد که اگر جریان الکتریکی در سازه وجود دارد به دیگر افراد و وسایل الکتریکی و الکترونیکی آسیب نزند و آن را به زمین و به چاه ارت انتقال دهد

.

چاه ارت ، کلمپ همبندی به استراکچر

.

چاه ارت ، کلمپ همبندی به استراکچر

برای همبندی کردن سیم و تسمه (مس ، آلومینیوم ، گالوانیزه ، استیل) به سازه ها انواع کلمپ و بست و اتصالات وجود دارد که در این مطلب به شما خواهیم گفت که چگونه و چرا و به کجا این بخش و اتصالات را که در سیستم استفاده می شود به کار ببرید
] نکته : بهترین روش جوش احتراقی و کدولد می باشد که هزینه آن نسبتاً بالاست

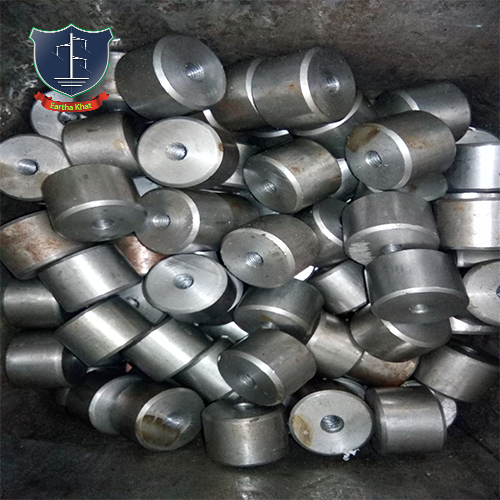

چاه ارت ، کلمپ همبندی به استراکچر یکی از روشها استفاده از کلمپ استوانه فولادی(ارت باس)

استوانه فولادی یکی از راحت ترین روش ها برای متصل کردن سیم و یا تسمه ای که در اکثر موارد سیم استفاده می شود به ستون است که با استفاده پرس کابلشو کابلشو را به سیم پرس می کنند و سپس پس از طریق پیچی که روی این استوانه وجوددارد به استوانه می بندند و این استوانه فولادی را به هر جایی که می خواهند (ستون و یا صفحه فلزی) جوش الکترونیکی دهند می توان این مرحله را برعکس انجام داد که در نوع انجام آن تفاوتی وجود ندارد

.

چاه ارت ، کلمپ همبندی به استراکچر

.

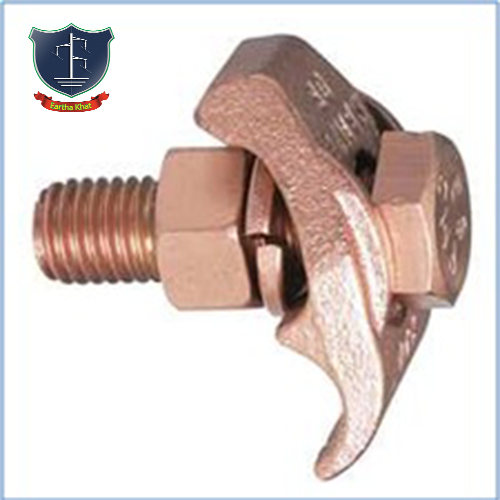

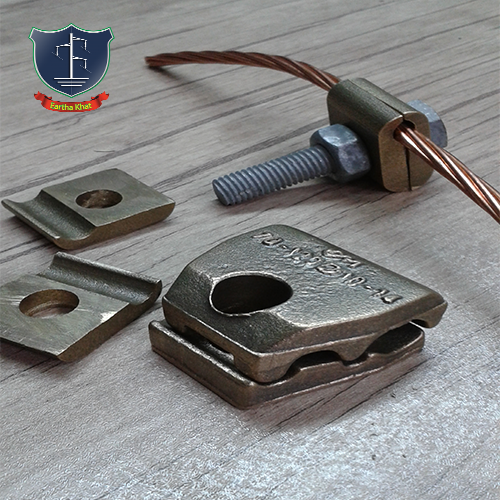

کلمپ دو پیچ و تک پیچ سیم به استراکچر

این کلمپ را می توان از طریق پیچ بلندی که در آن تعبیه شده است و جنس آن از گالوانیزه گرم و یا استیل است به سازه مدنظر پیچ کرد و سیم را به آن اتصال داد کلمپ را برداشت و سیم را به طور مستقیم به سازه اتصال داد و یا می توان زیره را زیر و رویی را هر دو با هم استفاده کرده و در دو طرف سیم قرار دارد و سپس به سازه و یا استراکچر مد نظر پیچ و محکم کرد

.

چاه ارت ، کلمپ همبندی به استراکچر

.

نکته : برای همبندی کردن اگر شما دو سیم در سایز های مختلف داشته باشیم با توجه به رنج های مختلف و سایزهای مختلف در این نوع کلمپ به راحتی می‌توانید در پروژه خود استفاده کنید و از اکسید و سولفاته شدن میان انصالات کمتر نگرانی داشته باشید از این کلمپ می تواند علاوه بر استراکچر به صفحه های مسی برای محکم تر کردن سیم مسی پس از جوش کدولد به صفحه در انتهای صفحه نیز استفاده می‌شود برای محکم نگه داشتن جوش که در هنگام پایین بردن سیم و صفحه به داخل چاه ارت جدول آسیب نبیند از این کلمپ استفاده می شود

.

چاه ارت ، کلمپ همبندی به استراکچر

.

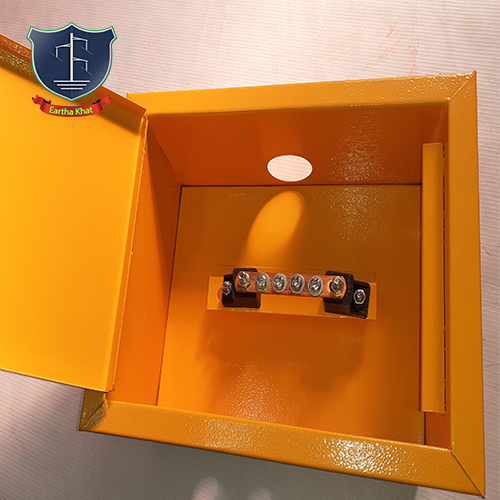

چاه ارت و لوازم همبندی ، تابلو ارت باکس شینه ارت

برای این که بتوانیم اهم چاه ارت را بسنجیم باید به مکانی برویم که این مکان همان چاه ارت ، تابلو ارت باکس شینه ارت است که در تابلو ارت هم روی کار یعنی روی دیوار و هم توی کار یعنی درون دیوار کار گذاشته می شود و در شینه ارت به مکان های مورد نظر می‌توان نصب کرد که سیم خروجی چاه ارت را به شینه داخل آن و سیم هایی که از داخل ساختمان به شینه متصل شده اند به آن وصل و همبندی کنیم

.

چاه ارت و لوازم همبندی

.

معمولاً جعبه تست را در مناطق آزاد و فضای باز استفاده می کنند و برای سنجیدن اهم چاه ارت به این جعبه مراجعه می کنند هر چند که بسیار برای سنجیدن اهم چاه ارت ضروری است و رنگ این جعبه اکثرا از زرد بوده و کوره ای می باشد شینه ارت دیواری معمولاً به سفارش درخواست کننده می باشد یعنی هم می توان زیره آن را از ورقه استیل نگیر گالوانیزه و حتی فلز رنگ شده کوره ای تغییر داد تغییر داد و حتی می توان شینه مسی را بنا به درخواست مشتری در سایزهای مختلف تغییر داد و همچنین سوراخ هایی که می خواهید از آن انشعاب گرفت نیز قابل تغییر است مقره زیره این شیشه ها اکثرا از جنس باکالیت و یا پلاستیک می‌باشد

.

چاه ارت و لوازم همبندی

.

نکته : این شینه های ارت دیواری می توان باقابلیت قطع و وصل کردن ساخت خط و به طور کلی کاملا سفارشی ساز است

.

چاه ارت و لوازم همبندی

.

چاه ارت ، تابلو ارت باکس شینه ارت حتما ...

حتماً جعبه تست ارت و شینه ارت در پروژه خود استفاده کنید زیرا سنجیدن اهم چاه ارت و بازدید از آن در فواصل معین امری ضروری است که می توان با بازدید دوره ای چاه ارت از صدمات سنگین به سیستم ارتینگ جلوگیری کرد سیستم ارت طوری است که هر چند گاهی نیاز به تعمیر و شارژ چاه ارت را دارد بنا به شرایط آب و هوایی این بازدید معین می شود زیرا در مناطقی که رطوبت بسیار بالاست امکان آسیب به سیستم همبندی را بالا میبرد و در مناطقی که خشک است امکان آسیب به چاه ارت را بالا می برد اینها با بازدید مناسب چاه ارت قابل پیشگیری است

دریچه بازدید چاه ارت و لوازم همبندی

برای بازدید دوره ای و سر زدن به سیستم ارتینگ و اندازه گیری اهم چاه ارت باید به مکانی سر بزنید که این مکان می‌تواند جعبه تست ارت باشد و یا اینکه حوضچه ارت و یا دریچه بازدید چاه ارت بتنی یا پلی اتیلن باشد

حوضچه پلی اتیلن در کجا قرار میگیرد ؟

حوضچه ارت پلی اتیلن در کنار چاه ارت قرار میگیرد و سیم های همبندی از یک طرف به داخل حوضچه ارت ورود می‌کند و به شینه ارت متصل می شود و از قسمت دیگر به چاه ارت وصل و هدایت می شود و این حوضچه در کنار چاه ارت قرار می گیرد به طوری که کف دریچه را داخل خاک قرار داده و سپس روی آن را گذاشته و کنار روی هم خاک پر می کنیم و فقط برای بازدید و سنجیدن اهم چاه ارت از درب روی رویه می‌توان بازدید را انجام دهید

.

چاه ارت و لوازم همبندی

.

نکته : حوضچه ارت از جنس پلی تیره رادر جاهایی که رفت و آمد کم است و یا عبور مرور ماشین آلات سنگین و یا حتی سبک از روی آن انجام نمی شود قابل استفاده استو تحمل باربسیار کمی را دارد

.

چاه ارت و لوازم همبندی

.

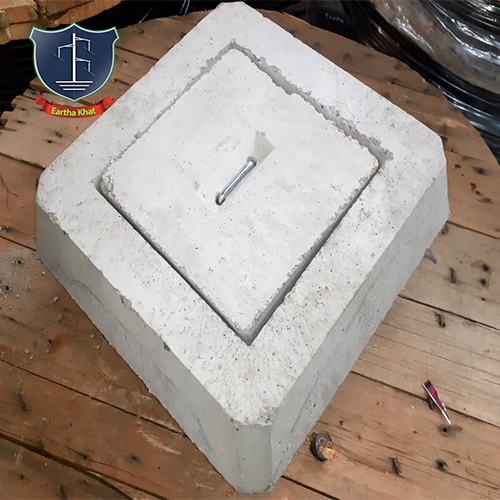

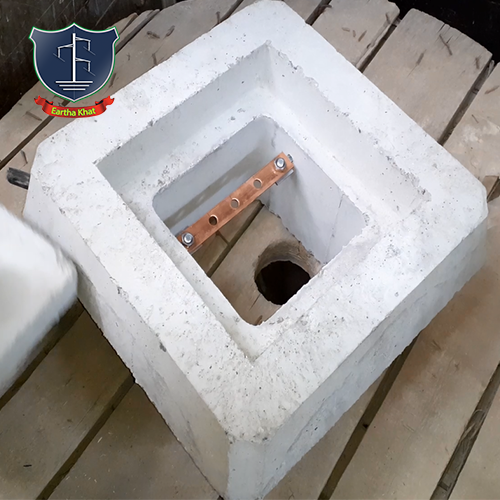

حوضچه بتنی یا در کجا قرار میگیرد ؟

حوضچه ارت بتنی بر روی چاه ارت قرار میگیرد و سیم های همبندی از زیر به داخل حوضچه ارت ورود می‌کند و به شینه ارت متصل می شود و از قسمت دیگر به چاه ارت وصل و هدایت می شود و بر روی چاه ارت این حوضچه قرار می گیرد به طوری که لوله شارژ سیستم چاه ارت در زیر دریچه قرار می گیرد و فقط برای بازدید و سنجیدن اهم چاه ارت از درب روی رویه می‌توان بازدید را انجام دهید

.

چاه ارت و لوازم همبندی

.

نکنه : اگر می خواهید در جایی که عبور مرور زیاد است و یا ماشین آلات از روی چاه ارت عبور می کند باید از دریچه بتنی استفاده کنم که در دو نوع مصلح با آرماتور و غیر مصلح موجود است

.

چاه ارت و لوازم همبندی

.

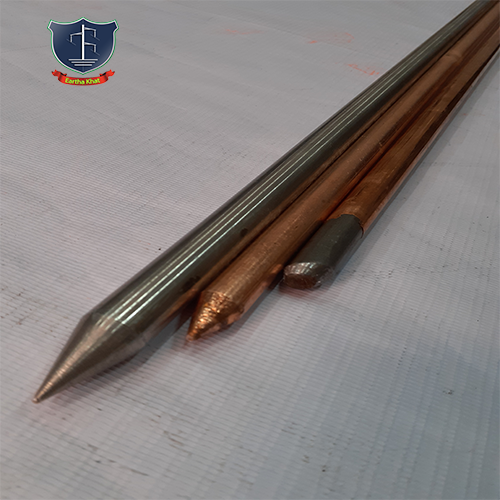

چاه ارت و لوازم همبندی ، انواع میله ارت چرا و در کجاها استفاده می‌شود ؟

چاه ارت ، انواع میله ارت در مکانهایی به کار می رود که امکان حفر چاه ارت وجود ندارد به علاوه در تمامی سازه های فلزی اعم از دکل های برق و مخابرات، منبع های هوایی، راه آهن و غیره جهت انتقال جریان ناخواسته برق به زمین و جلوگیری از خطرات برق گرفتگی و سایر خسارات احتمالی از میله ارت چاه ارت ، انواع میله ارت  در قطر و طول های مختلف استفاده می کنند که به طریق کوبش در زمین فرو می روند سپس با کمک یراق آلات و یا جوش احتراقی اگزوترمیک Exotermic مربوطه به سیم ارت اتصال می یابند

.

چاه ارت و لوازم همبندی

.

چاه ارت ، انواع میله ارت در ایران

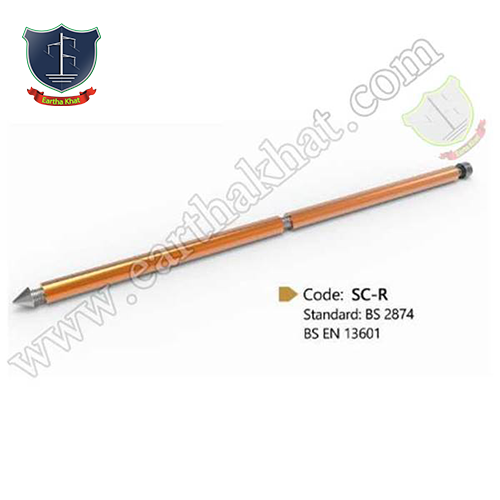

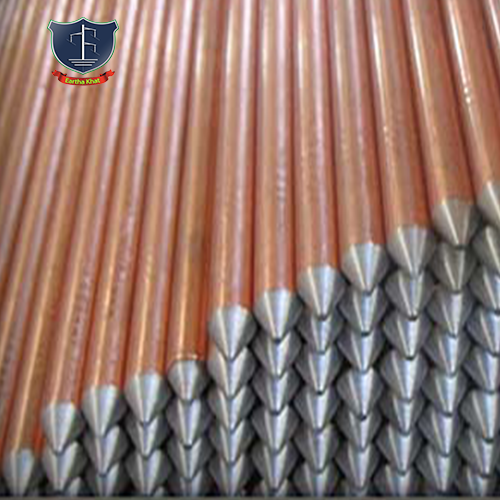

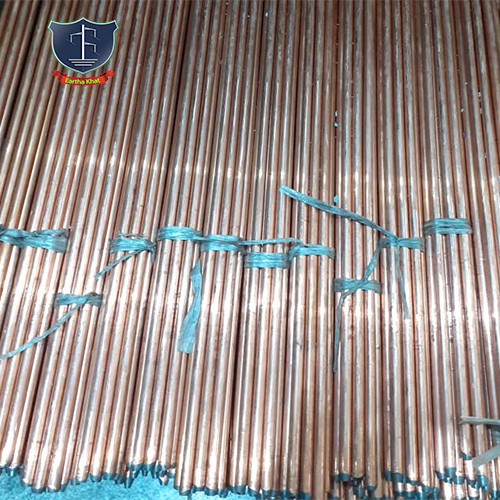

میله ارت روکس مس

در صنعت ارتینگ در کشورهای غیر پیشرفته از میله های ارتی یا چاه ارت ، انواع میله ارت میله ارت روکش مس استفاده می شود که به روش دوزه کشی تولید شده اند در این روش لوله مسی با ضخامت مورد نظر انتخاب و سپس میله آهنی که جنس آن CK45 و یا فولاد است مناسب با فشار وارد لوله می نمایند و در نهایت نوک میله تیز می شود و یک لایه مس روی میله قرار می گیرد که این روش، روش کارامدی نیست و میله ارت ساخته شده با این روش عمر و کیفیت مناسب را ندارد و در و در قطر و اندازه های مختلف تولید می شود البته بعضی از ناظرین و برخی از پیمانکار ها بنا به درخواست از این میله ها استفاده می کنند حتی با اینکه می‌داند عمر کافی را ندارد ولی مصرف بسیار زیادی به دلیل قیمت مناسبش دارد

.

چاه ارت و لوازم همبندی

.

 نکته : البته میله های ارت روکش مس هرچند عمر بالایی ندارند ولی باز هم هم در تولید آنها کیفیت بندی حائز اهمیت است یکی از تست هایی که می توان کیفیت این میله ها را سنجید  بسیار ساده و راحت است و شما می توانید با استفاده از  این تست درجه کیفیت میله های روکش مس  را بسنجید
 ابتدا دو سر میلاد را گرفته و به داخل خم کنید اگر خم شما باعث شکاف در  روکش مس میله شد این میله از کیفیت پایینی برخوردار است

.

چاه ارت و لوازم همبندی

.

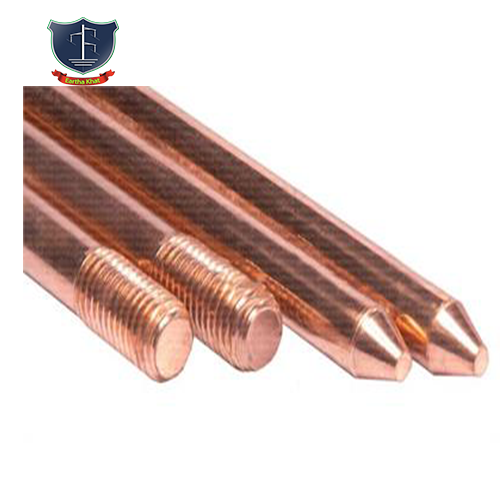

میله ارت اتمایز

در کشورهای پیشرفته صنعتی جهان روش دوزه کشی میله ارت کاملا منسوخ شده و روش جدید نشاندن اتم های مس بر روی مغزی فولادی یا CK45 جایگزین آن شده است که در این روش ابتدا مغزی فولاد با روش اسید شویی اکسید زدایی می شود و با سیستم چربی گیر چربی های صنعتی و … از روی آن زدوده می شود سپس با استفاده از مکانیزم خاص آلیاژی بسیار محکم و چسبنده از مس و فولاد به ضخامت چند میکرون به عبارت دیگر آبکاری مس می‌شوند بر روی مغزی تشکیل می گردد و سرانجام مس خالص با خلوص بیش از 99/5 با ضخامت مورد نظر بر روی میله ارت میله راد و انواع آن میله ارت اتمایز آلیاژ نشانده می شود به ضخامت مورد نظر بر روی این آلیاژ نشانده می شود به طریقی که محصول نهایی آن یک میله ارت یکپارچه و جدایی ناپذیر از مس و فولاد است که ضخامت های متداول 125 میکرون و 240 میکرون می‌باشد

.

چاه ارت و لوازم همبندی

.

مزایای میله ارت اتمایز

تفکیک یا پارگی جداره میله در حین کوبش به داخل زمین کاملا غیر ممکن است و در حال کوبش مس از آن جدا نمی‌شود به دلیل عدم نیاز به حرارت در فرایند تولید، مغزی فولاد سختی خود را از دست نمی دهد بنابراین در زمین های سخت نیز همچون یک میخ فولادی بلند به راحتی قابل استفاده است به علت یکپارچه بودن روکش مس، امکان نفوذ آب به داخل میله نمی باشد و مغزی کاملا سالم می ماند به علت اکسید برداری مغزی فولاد و عدم وجود اکسید آهن یا چربی بین دولایه، علاوه بر جلوگیری از خوردگی، اتصال الکتریکی و مکانیکی فوق العاده ای بین مس و مغزی فولاد برقرار می شود در روش اتمایز امکان افزایش ضخامت مس تا هر میزان اه کارشناسان طراح یا کارفرمایان معین کنند فراهم است و برخلاف روش دوزه کشی تولید میله ارت تا طول سه متر و قطر های متفاوت امکان پذیر است برای رسیدن چاه ارت ، انواع میله ارت راحت تر به مقاومت زیر 2 اهم برای سیستم برق عمومی و حتی زیر 1 اهم با طراحی درست و اصولی برای دستگاه های حساس آزمایشگاهی.

.

چاه ارت و لوازم همبندی

.

میله ارت انمایز به دلیل این که آبکاری می شود بسیار شبیه میله ارت تمام است

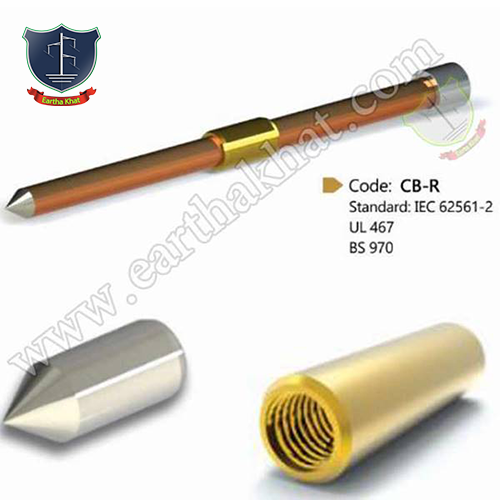

میله های ارت کاپر باند

برای سیستم های ارت ایده آل به شمار می آیند چرا که یک سیستم ارتینگ با میله های ارت اقتصادی تر و موثرتر می باشد. در یک میله ارت استاندارد بایستی مولکول های خالص مس به صورت یکنواخت روی یک مغز فولادی با حداقل قطر ۲۵۴ میکرومتر پیوند تشکیل دهند. در این خصوص استاندارد UL467 می گوید: «قطر غلاف مسی در هیچ نقطه ای نباید کمتر از ۰٫۱ اینچ (۰٫۲۵ میلی متر) باشد و شرایط و پارامترهای چسبندگی و خمشی باید در آن رعایت شده باشند، به این ترتیب چاه ارت ، انواع میله ارت در برابر خوردگی مقاومت بسیار خوبی حاصل می شود که مانع از فعالیت های الکترولیتی می گردد.»

.

چاه ارت و لوازم همبندی

.

میله ارت تمام مس

بهترین و کاملترین میله ارت تمام مس است که با خلوص 99.9%  بهترین این جریان را از خود عبور میدهد و اهم مناسب را  به مصرف کننده میدهد این میله نه روکش مس است نه آبکاری شده یا اتمایز است و اهم خوبی نسبت به دیگر چاه ارت ، انواع میله ارت دارد  اما با توجه به قیمت بالای مس . مقرون به صرفه نبودن  بسیاری از از ناظران و یا حتی پیمانکاران از مصرف  میله ارت تمام مس  چشم پوشی می کنند و نسبت به میله ارت کاپر باند و استیل خورندگی و درصد اکسید بالایی دارد

.

چاه ارت و لوازم همبندی

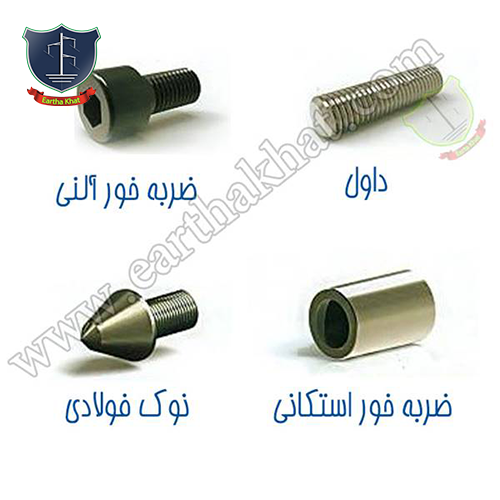

نکته :  تمامی میله های ارت می بایست از  نوک فولادی  در ابتدای میله ارت و  اگر میله ها را سه متری کنیم کوپلینگ  و یا کولر در وسط و در آخر میله ارت ضربه خور به دلیل مقاومت کم این میله ها استفاده می شود

.

چاه ارت و لوازم همبندی

.

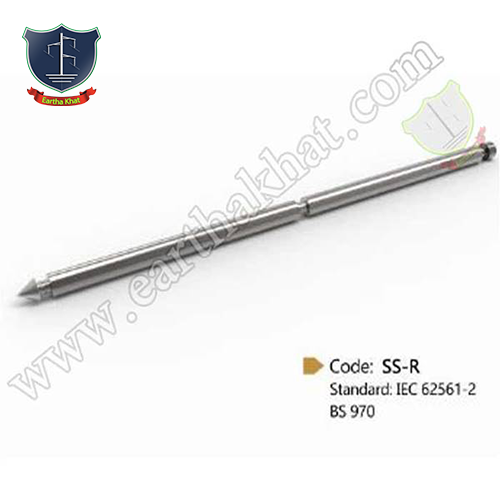

چاه ارت و لوازم همبندی ‌، میله ارت استیل

یکی از بهترین و کاملترین میله های ارت است و جنس آن از استیل نگیر304 و یا 316  می باشد که دربرابر خوردگی و زنگ زدگی مقاوم تراست و در نتیجه در طول زمان اهم مناسبی به مصرف کننده می‌دهد  با توجه به این شرایط ویژه شرکت توزیع تهران توجه خاصی به این محصول دارد زیرا در طول زمان اهم مناسب را میدهد در کشور های پیشرفته از مس برای تجهیزات ارتینگ کمتر استفاده می کنند زیرا قیمت بالایی نسبت به به دیگر فلزات دارد میله ارت استیل مطابق استاندارد BS-۲۸۷۴ و از فولاد ضد زنگ تولید می شود.این محصول در مواردی که به علت مدفون شدن فلزات غیرهمسان درفاصله نزدیک، احتمال تشکیل پیل گالوانیکی وجود دارد و یا در زمین هایی با شرایط خوردگی بالا مورد استفاده می گیرد این میله ارت استیل در مواردی که نیاز به الکترود زمین با مقاومت در برابر خوردگی و طول عمر بالا باشد و یا در مناطقی که PH زمین کمتر از ۳ و یا بالاتر از ۸ می باشد، مورد استفاده قرار می گیرند.

.

چاه ارت و لوازم همبندی

.

نکته : از آنجا که میله ارت استیل نسبت به چاه ارت ، انواع میله ارت سختی زیادی دارند، برای کوبیدن آن ها در زمین الزامی به استفاده از نوک فولادی نیست و عموماً سر میله هنگام تولید تیز می گردد.

فروشگاه ارتا خط افتخار این را دارد که تولید میله های ارت استیل را خود انجام می‌دهد

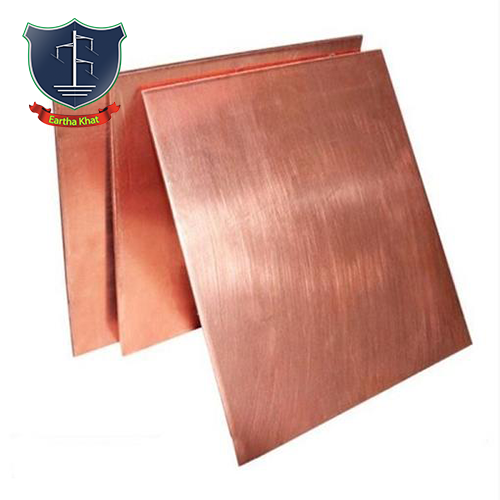

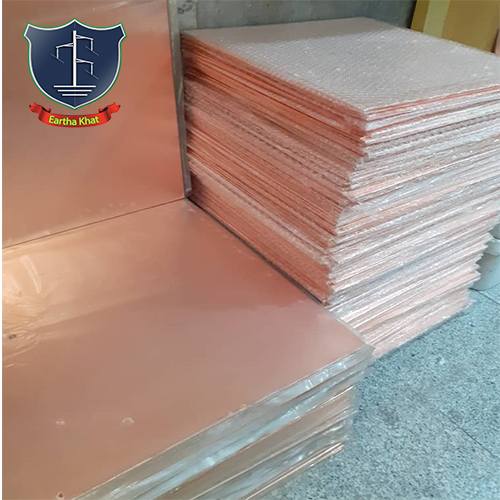

چاه ارت و لوازم همبندی ، صفحه ارت مسی

چاه ارت ، صفحه ارت مسی از اجزای مهم سیستم های ارت محسوب می شود که وظایفه انتقال جریان برق به زمین و به تبع آن ایمنی را به دنبال دارد.سالها قبل از مخلوط نمک و زغال در کنار صفحه مسی در چاه ارت استفاده می شد که این امر به مرور باعث خوردگی و سولفاته شدن و از بین رفتن صفحه مسی می گردید که در عمل چاه ارت به مرور از کار می افتاد. به مرور مواد کاهنده مقاومت زمین به نام سوپر اکتیو بنتونیت جای زغال و نمک را گرفت.این ماده مقاومت زمین را بسیار کاهش می دهد و در صورت هرگونه خطای مسیر جریان، باعث هدایت آن به سمت زمین می گردد.به صفحه مسی یک سیم مسی با جوشکاری برنج یا نقره متصل است که اکنون برای این جوش از جوشکاری کدولد و اگزوترمیک استفاده می شود و همین امر سبب جوش کامل و یکنواخت سیم به صفحه می شود.کلیه سیم های ارت که در ساختمان یا تجهیزات کارگاهی و صنعتی و بیمارستانی وجود دارد باید به این سیم متصل گردد که در سیستم ارتینگ همبندی گویند که در صورت هرگونه جریان خطایی راهی زمین گردد.همچنین میله ایی با عنوان صاعقه گیر در بالاتریت ارتفاع ساختمان قرار می گیرد تا در صورت هرگونه صاعقه و برخورد آن به ساختمان، به وسیله ی این میله به چاه ارت هدایت شود. ار سیستم ارتینگ در موارد زیر استفاده می شود:

چاه ارت ، صفحه ارت مسی و انواع آن :

چاه ارت و لوازم همبندی صفحه ارت مسی باهنر

برای چاه های ارتکه با خلوص 99.9% درصد مس است و شفافیت و درخشندگی لازم را دارد اما قیمت آن نسبت به سایر صفحه های ارت بیشتر است است و معمولاً در اکثر جاهایی که خیلی مهم است از صفحه ارت مسی باهنر استفاده می شود و قیمت آن معمولاً به واحد کیو محاسبه می شود

.

چاه ارت و لوازم همبندی

.

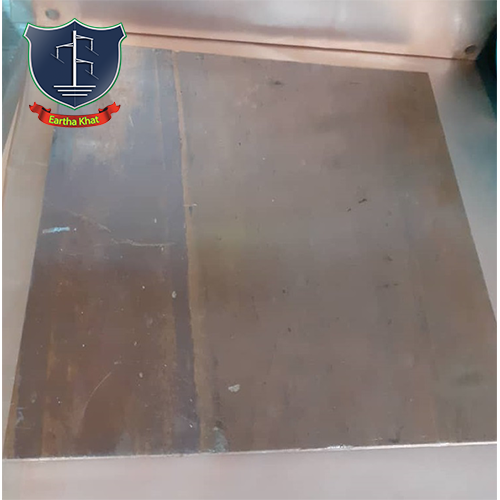

چاه ارت و لوازم همبندی صفحه ارت ذوبی

این صفحه از ترکیب فلز مس و برنج تشکیل شده است و برای اینکه کیفیت رسانایی آن تا حدی حفظ شود ازاین ترکیب مس و برنج در این صفحه ها دارای خلوص ۷۰ درصد مس و ۳۰ درصد مابقی را فلز برنج تشکیل داده است که در نهایت از قیمت صفحه‌های مسی باهنر پایین تر و قیمت آن معمولاً به واحد کیو محاسبه می شود

.

چاه ارت و لوازم همبندی

.

چاه ارت و لوازم همبندی صفحه ارت روکش مس

در کشورهای پیشرفته صنعتی جهان این صفحه که جنس آن فلز فولاد می باشد و با آبکاری الکترولیتی و اتمایز ذرات مس را به آن منتقل میکنند ابتدا اسید شویی اکسید زدایی می شود و با سیستم چربی گیر چربی های صنعتی و … از روی آن زدوده می شود سپس با استفاده از مکانیزم خاص آلیاژی بسیار محکم و چسبنده از مس و فولاد به ضخامت چند میکرون به عبارت دیگر آبکاری مس می‌شوند بر روی مغزی تشکیل می گردد و سرانجام مس خالص با خلوص بیش از 99/5 با ضخامت مورد نظر بر روی صفحه ارت و انواع آن اتمایز آلیاژ نشانده می شود به ضخامت مورد نظر بر روی این آلیاژ نشانده می شود به طریقی که محصول نهایی آن یک صفحه ارت یکپارچه و جدایی ناپذیر از مس و فولاد است که ضخامت های متداول 125 میکرون و 240 میکرون می‌باشد و قیمت آن معمولاً به واحد تعداد محاسبه می‌شود

.

چاه ارت و لوازم همبندی

.

و برخی از سایزهای صفحه های ارت مسی :

50×50 با ضخامت 5 میلیمتر می تواند به عنوان هادی ارت مورد استفاده قرار گیرد به این صورت که بعد از حفر گودال ارت باید این صفحه به صورت عمودی داخل چاه قرار داده شود تا بتواند اضافه بارهای تولید شده را به زمین منتقل نماید و خطر برق گرفتگی یا آسیب دستگاه ها کاهش داده شود. صفحه مسی ساخته شده از مس با خلوص بالا تا 99.9 درصد می باشد بنابراین رسانایی الکتریکی بالایی دارد و به خوبی میتواند جریان برق را انتقال دهد.

.

شما می توانید برای خرید صفحه مسی 5×50×50 و یا اطلاع از قیمت صفحه مسی به سایت ارتا خط مراجعه نمایید. از این محصول می توان در سیستم چاه ارت استفاده کرد به این صورت که سیم مسی به صفحه ارت جوش داده می شود و داخل چاه قرار می گیرد بنابراین ولتاژهای اضافی که ممکن است سبب برق گرفتگی افراد شود از وسایل الکترونیکی به زمین منتقل می شود.

صفحه ارت مسی 3×30×30

صفحه مسی 30 در 30 سه میل در واقع یک صفحه مربعی است که در دسته لوازم چاه ارت قرار داشته و به عنوان صفحه ارت عمل می کند در واقع این صفحه به یک سیم مسی جوش داده می شود و سپس داخل چاه ارت قرار می گیرد بنابراین اضافه بارهای تولید شده از طریق وسایل الکترونیکی ابتدا به سیم و سپس به صفحه مسی و نهایتا به زمین منتقل می شود که همین امر جلوی خطر برق گرفتگی را می گیرد.

.

صفحه مسی 3×30×30 در این مدل دارای ضخامت 3 میلیمتر است و از مس با خلوص بالا (99.9 درصد) ساخته شده است به همین دلیل رسانایی الکتریکی بالایی دارد و به خوبی می تواند جریان الکتریکی را منتقل کند. در راه اندازی چاه ارت بعد از حفر گودال این صفحه به صورت عمودی داخل چاه قرار داده می شود و جریان برق اضافه را که ممکن است سبب آسیب رسیدن به دستگاه ها و همچنین افراد شود به زمین منتقل می کند.

.

صفحه مسی 30×30 – دارای ضخامت 3 میلیمیتر – استفاده به عنوان صفحه ارت – مس استفاده شده دارای خلوص بالا تا 99.9 درصد

صفحه ارت مسی 5×30×30

صفحه مسی 30 در 30 با ضخامت 5 میلیمتر از انواع لوازم چاه ارت محسوب می شود که نقش هادی الکتریسیته را داشته و می تواند جریان الکتریکی را به زمین منتقل کند در واقع جریان های بار اضافه از دستگاه های الکترونیکی گرفته می شود و از طریق سیم ارت و نهایتا صفحه ارت به زمین می رسد در نتیجه خطر برق گرفتگی و آسیب از افراد و دستگاه های الکترونیکی دور می شود. مهم ترین کاربرد صفحه های مسی که در ساخت آنها مس با خلوص بالا به کار رفته است ، استفاده به عنوان هادی ارت یا الکترود صفحه ای می باشد در نتیجه باید بعد از حفر گودال این صفحه به صورت عمودی داخل گودال قرار گیرد و بار اضافه را به زمین برساند.

.

صفحه مسی 5×30×30 دارای طول و عرض 30 و ضخامت 5 میلیمتر است که هادی مناسبی برای جریان برق می باشد و دارای شکل ظاهری مربعی است و از آنجا که مس بیشتری در ساخت آن به کار رفته است بنابراین قیمت بالاتری نسبت به سیم مسی و میله مسی دارد. استفاده از صفحه مسی سبب می شود که اگر صاعقه به ساختمان برخورد کند یا دستگاه ها دارای اضافه بار گردند این جریان برق به زمین منتقل شود.

.

صفحه مسی 30×30 – دارای ضخامت 5 میلیمیتر – استفاده به عنوان صفحه ارت – مس استفاده شده دارای خلوص بالا در حدود تا 99.9 درصد

صفحه ارت مسی 3×40×40

صفحه مسی 40×40 با ضخامت 3 میلیمتر یکی از المان هایی است که برای راه اندازی چاه ارت مورد استفاده قرار می گیرد و می تواند به عنوان هادی ارت استفاده شود در واقع منتقل کننده ولتاژ اضافه از دستگاه های الکترونیکی به زمین می باشد. این صفحه ساخته شده از فلز مس با خلوص بالا تا 99.9 درصد است بنابراین قدرت رسانایی الکتریکی بالایی دارد و وجود آن در چاه ارت از خطر برق گرفتگی جلوگیری می کند. این صفحه مسی باید به صورت عمودی داخل گودال ارت قرار داده شود و سیم مسی به آن جوش داده شده و از طرف دیگر به تابلو برق متصل شود.

.

شما می توانید با خرید صفحه مسی 3×40×40 از آن به عنوان هادی ارت استفاده کنید در واقع این صفحه به عنوان تیغه در چاه قرار می گیرد و وظیفه دارد اضافه بارهای تولید شده در وسایل الکترونیکی را گرفته و به زمین منتقل کند بنابراین خطر برق گرفتگی را کاهش داده و امنیت جان افراد را نیز تامین می کند.

.

صفحه مسی 40×40 – دارای ضخامت 3 میلیمیتر – استفاده به عنوان صفحه ارت – مس استفاده شده دارای خلوص بالا تا 99.9 درصد

صفحه ارت مسی 5×40×40

صفحه مسی 5×40×40 یکی از المان هایی است که در راه اندازی و حفر چاه ارت مورد استفاده قرار می گیرد و در واقع به دلیل داشتن مس با خلوص بالا می تواند به عنوان انتقال دهنده جریان الکتریکی به کار رود زیرا این فلز رسانایی الکتریکی بالایی دارد. در واقع استفاده از صفحه مسی به این صورت است که گودالی حفر می شود و صفحه به صورت عمودی داخل آن قرار داده می شود و از آنجا که سیم ارت به این صفحه جوش خورده است بنابراین جریان برق اضافه از دستگاه های الکترونیکی به سیم بعد به صفحه و نهایتا به زمین منتقل می شود.

.

صفحه مسی 40×40 دارای بدنه ای مربع شکل با طول و عرض 40 و ضخامت 5 میلیمتر است که می تواند در سیستم ارت ساختمان های مختلف مورد استفاده قرار گیرد. شما می توانید با خرید صفحه مسی 5×40×40 از این محصول به عنوان الکترود مناسب استفاده کنید و خطر برق گرفتگی یا آسیب دیدن به وسایل را کاهش دهید.

.

صفحه مسی 40×40 – دارای ضخامت 5 میلیمیتر – استفاده به عنوان صفحه ارت – مس استفاده شده دارای خلوص بالا تا 99.9 درصد

صفحه ارت مسی 3×50×50

صفحه مسی 50 در 50 با ضخامت 3 میلیمتر از انواع لوازم چاه ارت است که ساخته شده از مس با خلوص بالا تا 99.9 درصد می باشد همچنین از آنجا که این فلز رسانایی الکتریکی بالایی دارد می تواند به خوبی جریان الکتریسیته را منتقل کند در واقع کاربرد اصلی این صفحه استفاده در چاه ارت به عنوان هادی ارت می باشد به این صورت که ابتدا باید گودالی با اندازه مناسب حفر گردد سپس سیم ارت مسی به صفحه مسی جوش داده شود و صفحه به صورت عمودی داخل گودال قرار گیرد. بارهای اضافه که ممکن است سبب ایجاد برق گرفتگی در افراد و یا آسیب رسیدن به دستگاه های الکترونیکی شوند از طریق صفحه مسی به زمین منتقل شده و خنثی می شوند.

.

شما می توانید با خرید صفحه مسی 50×50 با ضخامت 3 میلیمتر از آن به عنوان الکترود در میان مواد کاهنده اهم زمین استفاده کنید و خطر برق گرفتگی افراد و آسیب دیدن دستگاه ها را کاهش دهید. این صفحه دارای بدنه ای مربع شکل است که ضخامتی برابر با 3 میلیمتر دارد و به دلیل مس بیشتری که در ساختمان آن به کار رفته است دارای قیمت بالاتری نسبت به سیم و میله مسی است.

.

صفحه مسی 50×50 – دارای ضخامت 3 میلیمیتر – استفاده به عنوان صفحه ارت – مس استفاده شده دارای خلوص بالا تا 99.9 درصد

صفحه ارت مسی 5×50×50

صفحه مسی 50×50 با ضخامت 5 میلیمتر می تواند به عنوان هادی ارت مورد استفاده قرار گیرد به این صورت که بعد از حفر گودال ارت باید این صفحه به صورت عمودی داخل چاه قرار داده شود تا بتواند اضافه بارهای تولید شده را به زمین منتقل نماید و خطر برق گرفتگی یا آسیب دستگاه ها کاهش داده شود. صفحه مسی ساخته شده از مس با خلوص بالا تا 99.9 درصد می باشد بنابراین رسانایی الکتریکی بالایی دارد و به خوبی میتواند جریان برق را انتقال دهد.

.

شما می توانید برای خرید صفحه مسی 5×50×50 و یا اطلاع از قیمت صفحه مسی به سایت لایت هوم مراجعه نمایید. از این محصول می توان در سیستم چاه ارت استفاده کرد به این صورت که سیم مسی به صفحه ارت جوش داده می شود و داخل چاه قرار می گیرد بنابراین ولتاژهای اضافی که ممکن است سبب برق گرفتگی افراد شود از وسایل الکترونیکی به زمین منتقل می شود.

.

صفحه مسی ارت 50×50 – دارای ضخامت 5 میلیمیتر – استفاده به عنوان صفحه ارت – مس استفاده شده دارای خلوص بالا تا 99.9 درصد

صفحه ارت مسی 3×60×60

صفحه مسی 60×60 یکی از المان هایی است که در دسته لوازم چاه ارت قرار می گیرد و می تواند به عنوان هادی جریان الکتریکی استفاده شود بنابراین اضافه ولتاژها و بارهای اضافه تولید شده از طریق سیم ارت به صفحه ارت و نهایتا به زمین منتقل می شوند. ابعاد این صفحه برابر با 60 در 60 می باشد و ضخامت آن 3 میلیمتر است و در ساختمان آن مس با خلوص بالا تا 99.9 درصد به کار رفته است. صفحه مسی 60 در 60 با ضخامت 3 میلیمتر در دسته صفحه هایی قرار دارد که سطح مقطع زیادی داشته و می توانند در راه اندازی سیستم های چاه ارت مورد استفاده قرار گیرند.

.

صفحه مسی به صورت یک تیغه داخل زمین قرار داده می شود و می تواند جریانات برق ناشی از صاعقه یا اضافه ولتاژهای الکتریکی را گرفته و به زمین منتقل کند تا خطر برق گرفتگی افراد کاهش یابد.

.

صفحه مسی ارت 60×60 – دارای ضخامت 3 میلیمیتر – استفاده به عنوان صفحه ارت – مس استفاده شده دارای خلوص بالا تا 99.9 درصد

صفحه ارت مسی ارت 5×60×60

صفحه مسی 60×60 الکترودی است که در واقع یک ورق مربعی با طول و عرض 60 می باشد که در ساخت آن از فلز مس خالص بالای 99.9 درصد استفاده شده است همچنین این صفحه در دسته لوازم چاه ارت قرار دارد و می تواند جریان برق اضافه را از وسایل الکتریکی گرفته و به زمین منتقل کند. این قطعه به دلیل اینکه مس بیشتری برای ساخته شدن آن مورد نیاز است قیمت بالاتری نسبت به سیم و میله مسی دارد.

.

البته باید توجه داشته باشید صفحه مسی در محل هایی مورد استفاده قرار می گیرد که امکان حفر چاه وجود دارد در واقع گودالی به عنوان چاه ارت کنده می شود و صفحه مسی 60 در 60 به صورت عمودی داخل این گودال قرار داده می شود و می تواند خطرات برق گرفتگی ناشی از اضافه بار و یا آسیب های طبیعی مانند صاعقه را کاهش دهد.

.

صفحه مسی ارت 60×60 – دارای ضخامت 5 میلیمیتر – استفاده به عنوان صفحه ارت – مس استفاده شده دارای خلوص بالا تا 99.9 درصد

صفحه ارت مسی 3×70×70

صفحه مسی 70 در 70 سه میل در واقع یک صفحه مربعی شکل است که در دسته لوازم چاه ارت قرار دارد و به عنوان هادی ارت عمل می کند در واقع این صفحه به یک سیم مسی جوش داده می شود و سپس داخل چاه قرار داده می شود بنابراین بارهای اضافی تولید شده از طریق وسایل الکترونیکی ابتدا به سیم ارت و سپس به صفحه مسی و در آخر به زمین منتقل شده و خنثی می شود.

.

صفحه مسی 3×70×70 دارای ضخامت 3 میلیمتر است و از مس با خلوص بالا تا 99.9 درصد ساخته شده است به همین دلیل رسانایی الکتریکی بالایی داشته و به خوبی می تواند جریان الکتریکی را منتقل کند. در راه اندازی بعد از حفر گودال این صفحه به صورت عمودی داخل چاه قرار داده می شود و جریان برق اضافه را به زمین منتقل می کند.

.

صفحه مسی ارت 70×70 – دارای ضخامت 3 میلیمیتر – استفاده به عنوان صفحه ارت – مس استفاده شده دارای خلوص بالا تا 99.9 درصد

صفحه ارت مسی 5×70×70

صفحه مسی 70 در 70 با ضخامت 5 میلیمتر از انواع لوازم چاه ارت است که نقش هادی الکتریسیته را داشته و می تواند جریان برق اضافه را به زمین منتقل کند در واقع جریان های بار اضافه از دستگاه های الکترونیکی گرفته می شود و از طریق سیم ارت و نهایتا صفحه ارت به زمین رسیده و خنثی می شود در نتیجه خطر برق گرفتگی کاهش می یابد. مهم ترین کاربرد صفحه های مسی که در ساخت آنها مس با خلوص بالا به کار رفته است ، استفاده به عنوان الکترود صفحه ای می باشد در نتیجه باید بعد از حفر گودال این صفحه به صورت عمودی داخل آن قرار گیرد و بار اضافه را به زمین برساند.

.

صفحه مسی 5×70×70 دارای طول و عرض 70 و ضخامت 5 میلیمتر است که هادی مناسبی برای جریان برق می باشد و دارای شکل ظاهری مربعی است و از آنجا که مس بیشتری در ساخت آن به کار رفته است بنابراین قیمت بالاتری نسبت به سیم مسی و میله مسی دارد. استفاده از صفحه مسی سبب می شود که اگر صاعقه به ساختمان برخورد کند جریان برق اضافه به زمین منتقل شود.

.

صفحه مسی ارت 70×70 – دارای ضخامت 5 میلیمیتر – استفاده به عنوان صفحه ارت – مس استفاده شده دارای خلوص بالا تا 99.9 درصد

کاربرد صفحه ارت مسی :

برنامه های کاربردی سیستم های برق ارتینگ تابلو های برق موتور ها جریان های غیره منتظره رعد و برق کلیه تجهیزات برق که با خطای انتشار جریان برق همراه است و…
-
