ارت موقت، قیمت ارت موقت، تجهیزات ارت موقت
یکی از اصول ایمنی حین کار روی شبکه های هوایی برق استفاده از سیستم ارت موقت و تجهیزات ارت موقت است. توسط سیستم ارت موقت هر سه فاز به هم و سپس به زمین وصل می شوند برای حفاظت از افرادی که روی خطوط هوایی و یا پست زمینی فشار ضعیف کار می کنند.
در صورتی که شبکه ای که پیمانکاران برق و سیمبان های خط سرد روی آن کار می کنند به اشتباه برقدار شود، سهم قابل توجهی از برق توسط سیستم حفاظتی به زمین منتقل شده و ایمنی پرسنل افزایش پیدا می کند و این در صورتی است که پیمانکاران برق خط گرم (شبکه برق دار) به دلیل داشتن تجهیزات مخصوصی که دارند به این دستگاه کمتر نیاز پیدا می کنند طبق قانون در دو سمت محل کار اکیپ باید از دستگاه ارت موقت استفاده شود.
دستگاه ارت موقت چیست؟
دستگاه ارت موقت وسیلهای است که از آن به منظور جلوگیری از برقگرفتگی برقکاران در حین کار استفاده میشود. از این وسیله برای زمین کردن شبکههای سرد یا بیبرق استفاده میشود.
دستگاه ارت موقت وسیلهای حفاظتی است که اصطلاحا برای قفل کردن یا بستن خطوط بکار میرود. وسیلهای برای زمین كردن (ارت) شبكه سرد یا بیبرق (Cold Line) در ولتاژهای مختلف با همپتانسیل سازی شبكه با زمین میباشد. از این وسیله به منظور جلوگیری از برقگرفتگی برقكاران استفاده میشود.
دستگاه ارت موقت و تجهیزات ارت موقت باعث بسته شدن خطوط شده و حفاظت جان افرادی را که روی شبکه کار می کنند را تامین می کند و برای خطوط انتقال برق 20 kv استفاده می شود یعنی اگر شبکه بر اثر آرک صاعقه و یا اشتباه اپراتور به هر دلیلی برق دار شود جریان را به طور موقت به زمین انتقال می دهد.
رعایت موارد زیر در استفاده دستگاه اتصال زمین موقت الزامی است :
بایستی دقت نمود که دستگاه اتصال زمین موقت حتما بعد از آزمایش خط توسط فازمتر و تستر مربوطه مورد نظر مورد استفاده قرار گیرد. قبل از بستن گیره ها به فاز ، انتهای سیم های رابط به زمین متصل گردد محل نصب دستگاه در جلو دید مجری بوده و خط از دو طرف زمین متصل شود.
تا پایان کار دستگاه در محل کار نصب شده باقی بماند و مراقبت و نگهداری از دستگاه و همچنین نظارت بر جمع آوری و تمیزکاری آن به عهده سرگروه می باشد.
عوامل خطرناکی که ممکن است خط در حال تعمیر و نکه داری ناگهانی برق دار شود :
1_ رعد و برق که بصورت بروز چندین میلیون ولت برق را وارد شبکه در حال تعمیرمی نماید.
2_ مانور های اشتباهی توسط گروه های عملیات و اتفاقات.
3_ القاء برق از شبکه های رو گذر شبکه .
4_ پاره شدن اتفاقی سیم های عبوری از بالای شبکه تحت تعمیر .
5_ روشن نمودن موتور ژنراتور توسط مشترکین ، کارخانجات یا بیمارستان ها و غیره که ممکن است بطور اشتباه کلید برگشت برق شبکه را قطع ننمایند .
6_ در صورتیکه شبکه تحت تعمیر از دو نقطه ورودی و خروجی شبکه بوسیله دستگاه اتصال زمین موقت ارت شود.
کلیه عوامل بالا در صورت بروز ، توسط ارت موقت خنثی و به زمین انتقال داده خواهد شد و خطر برق گرفتگی افراد مشغول به کار را تهدید نخواهد کرد . برای کلیه اکیپ ها اعم از فشار ضعیف ، متوسط و قوی این دستگاه کاربرد اجباری داشته و استفاده از آن امری اجتناب ناپذیر و ضروری است.
دستورالعمل استفاده از دستگاه ارت موقت :
گروه های اجرایی یا تعمیراتی موظفند پس از آزمایش خطوط توسط فازمتر و تستر فای مخصوص و کسب اطمینان از بی برق بودن مدار آن را بشرح زیر ارت موقت نمایند:

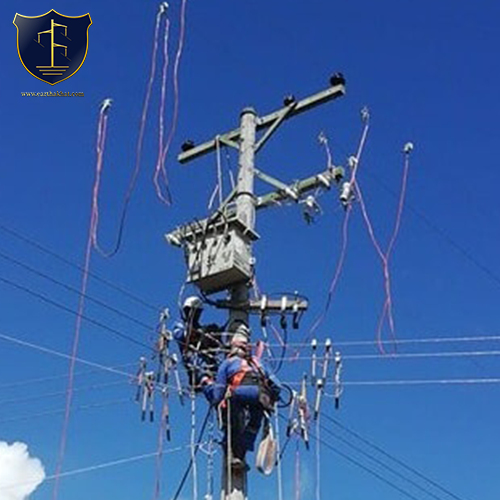

در دستگاه ارت موقت، میله ارت را یک فاصله قبل از محل کار و در مرطوبترین نقطه ممکن از زمین مجاور پایه کوبیده شده (ترجیحا زمین مرطوب) و سپس کلمپ اتصال زمین به آن متصل می شود ،مسئول مربوطه پس از بالا رفتن از پایه تیر برق و یا استفاده از جرثقیل مخصوص و استقرار در زیر شبکه به کمک طناب دستگاه را به بالا می کشد و پس از بازرسی ازگیره ها و تعیین فاصله ، توسط پرچ عایق ، گیره قرمز رنگ را به خط وسطی و سپس فازهای دیگر متصل می نماید برای جمع آوری دستگاه ابتدا گیره های کناری توسط پرچ عایق از خط جدا و سپس با کنترل نمودن وزن کابل ، گیره وسطی از خط آزاد شده و در پایان کلمپ از میله زمین جدا گردد.
نکته: با توجه به بسته بندی مناسب اش در حمل و جابجایی بسیار راحت بوده در یک جعبه فلزی قرار دارد که حمل را آسان تر و در برابر ضربه مقاوم است.
نکته ضروری: تعداد دستگاه ارت مورد استفاده باید متناسب با تعداد خطوط ورودي به محل کار باشد ، متاسفانه مشاهده می گردد که گروه اجرایی بر روی خطوط امنقال برقی که دارای چهار خط ورودی است از دو دستگاه ارت استفاده می نماید که کاملا غیر ایمن بوده و در این شرایط باید حتما از چهار دستگاه ارت استفاده گردد.
توجه : به هیچ عنوان نباید مسئول مربوطه پس از بی برقی گیره های اتصال زمین را با دست به خط وصل نماید و این کار باید توسط چوب پرچ مخصوص انجام بپذیرد.
فروش ویژه انواع ارت موقتی هوایی و زمینی با بهترین قیمت
ارتا خط عرضه کننده انواع ارت موقت زمینی و هوایی در مدل های زیر با تمام تجهیزات آنها می باشد.
ارت موقت شبکه فشار ضعیف 400 ولت (هوایی)
ارت موقت شبکه فشار متوسط 20 و 33 کیلوولت (هوایی)
ارت موقت شبکه فشار قوی 63، 132، 230 و 400 کیلوولت
ارت موقت شبکه فشار ضعیف 400 ولت (زمینی)
ارت موقت شبکه فشار متوسط 20 و 33 کیلوولت (زمینی)
چوب استیک تلسکوپی (چوب پرچ – چوب پرش)
دستگاه ارت موقت فشار ضعیف هوایی
به این ترتیب است که با استفاده از کلمپ های که به خطوط انتقال برق ۲۲۰ ولت که مجموعه آن ۴۰۰ ولت می شود متصل میشود و کل شبکه برق بصورت موقت به زمین اتصال می دهد و اگر جریان برق به هر نحوی عبور کند و یا به طور ناگهان برق وصل شود با استفاده از آن جریان برق به زمین انتقال می یابد، توسط ارت موقت و تجهیزات ارت موقت خنثی و به زمین انتقال داده خواهد شد و خطر برق گرفتگی افراد مشغول به کار را تهدید نخواهد کرد. برای کلیه اکیپ ها اعم از فشار ضعیف ، 20kv متوسط و قوی این دستگاه کاربرد اجباری داشته و استفاده از آن امری اجتناب ناپذیر و ضروری است.
ارتینگ موقت فشار ضعیف لازمه ضروری برای اپراتورهای برق و سیمبان ها می باشد و باعث بسته شدن خطوط شده و حفاظت جان افرادی را که روی شبکه کار می کنند را تامین میکند و برای خطوط انتقال برق 20 kv استفاده می شود یعنی اگر شبکه بر اثر آرک صاعقه و یا اشتباه اپراتور به هر دلیلی برق دار شود جریان را به طور موقت به زمین انتقال می دهد.
کما اینکه بسیاری از افراد به دلیل استفاده نکردن جان خود را به دلیل برق گرفتگی از دست دادند. بسیاری از همکاران من شاهد این ماجرا بر اثر استفاده نکردن از ارت موقت فشار ضعیف بودهاند. پس با استفاده از ابزار آلات و لوازم مناسب ایمنی و سیمبانی مراقب جان خود باشیم.

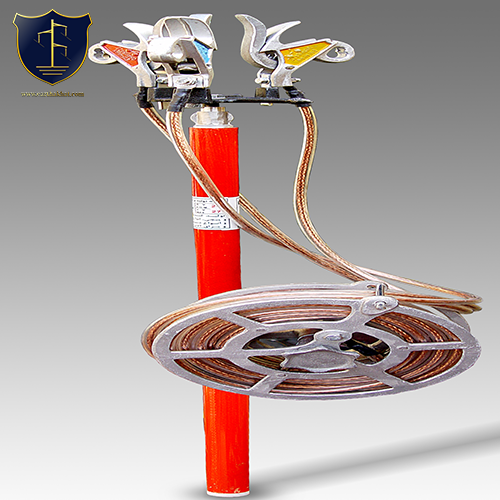

تجهیزات ارت موقت
در داخل یک جعبه فلزی می باشد با استفاده از کلمپ های آلومینیوم که دسته از جنس تفلون است و سیم مس با روکش پلاستیکی است توسط سیستم ارت موقت هر سه فاز به هم و سپس به زمین وصل می شوند.
با توجه به بسته بندی مناسب اش در حمل و جابجایی بسیار راحت بوده در یک جعبه فلزی قرار دارد که حمل را آسان تر و در برابر ضربه مقاوم است.
دستگاه ارت موقت در پست های برق که اکثرا در سطح شهر وجود دارد برای حفاظت افراد و پیمانکاران برق که میخواهند در این پست ها کار کنند برای بستن خطوط برق لازم و ضروری است برای کلیه اکیپ ها اعم از فشار ضعیف ، متوسط و قوی این دستگاه کاربرد اجباری داشته و استفاده از آن امری اجتناب ناپذیر و ضروری است.
بدیهی است که در خصوص پست های برق از دیگر امکانات ایمنی نظیر (چکمه عایق برق ، فازمتر مخصوص پست ، فرش عایق ، کلاه و شیلد ضد آرک) و دیگر لوازم استفاده شود.
ارت موقت زمینی
ارت موقت زمینی شامل سه عدد کلمپ آلومینیومی و قطر سیم آن مابین 16 تا 35 متغییر است و به یک کلمپ برنجی که به خط متصل میشود و با یک پرچ یک متری ویژه که مخصوص این نوع کلمپ ها است استفاده و بسته و پس از آن به زمین انتقال میدهد.
ارت موقت فشار قوی
این ارت موقت فشار قوی نیز شناخته میشود در جعبه های فلزی مخصوص قرار دارند که حمل و نقل آن راحت تر باشد و لوازم ارت موقت شامل سه عدد کلمپ آلومینیومی به طور مجزا با سیم های قطر 35 الی 90 به صورت سیم شیلد بافته شده است و سه کلمپ برنجی که به خط متصل میشود و با یک پرچ 7.5 متری ویژه که مخصوص این نوع کلمپ ها است در این یک دست ارت موقت وجود دارد و خطوط انتقال را بسته و جریان های احتمالی را به زمین انتقال میدهد.
ارت موقت فشار متوسط هوایی
ارت موقت فشار متوسط هوایی ۲۰ و ۳۳ کیلو ولت برای حفاظت سیمبان ها در حین کار با شبکه های برق هوایی مورد استفاده قرار میگیرد . در دو قسمت محل کار پرسنل باید ارت موقت زده شود که از سیمبان ها یا پرسنل کاری حفاطت کند . نحوه استفاده دستگاه به این صورت می باشد که اول باید از برق دار نبودن شبکه اطمینان کسب کنیم . بعد از آن باید میله ارت را در زمین بکوبیم و سه گیره یا کلمپ مخصوص را برای اتصال به هر فاز را به کمک چوب استیک یا هات استیک به آنها وصل کنیم . و در نهایت کابل های اتصال به هر فاز را به زمین متصل کنیم .
