بهترین اتصال قالب جوش کدولد_قالب جوش احتراقی سه راهی

بهترین اتصال بین سیم مسی با دیگر اجزا مانند قالب جوش کدولد_قالب جوش احتراقی سه راهی می باشد که بر اثر طوله زمان و فرسایش این اتصال برقرار بماند زیرا  با استفاده از اتصالات دیگر در اثر فرسایش و عملیات اکسید شدن بین اتصالات جریان  به درستی انتقال  نمی‌یابد زیرا اکسید مانع از عبور جریان به طور مناسب می شود و مقاومت بالا می رود در نتیجه چاه ارت بازدهی لازم را ندارد و کل چاه ارت مقاومت بالایی  را نشان می دهد

آیا خسته شده اید از اینکه اهم OHM چاه ارت شما مدام باید شارژ شود و به اهم مناسب برسد ؟؟

به دلیل اینکه شما و یا پیمانکارتان از اتصالات مناسب و بهینه در سیستم همبندی به خصوص چاه ارت استفاده نکرده‌اید که در دراز مدت شما را با مشکل مواجه می‌کند شما باید بازدید دوره ای یعتی استفاده از دستگاه اهم متر که به وسیله آن بازدید می‌شود از دریچه بازدید ارت و از اهم مناسب ملیه ارت یا صفحه ارت کار گذاشته شده در محل می‌باشد

چرا باید از قالب جوش کدولد_قالب جوش احتراقی سه راهی استفاده کرد :

جوشکاری به روش احتراقی (اگزوترمیک Exotermic) یک روش ساده و مقرون به صرفه است که برای ایجاد اتصالات دائم الکتریکی و با کیفیت بسیار بالا مورد استفاده قرار می گیرد

قالب با استفاده از واکنش گرمازای بسیار بالا بین اکسید مس و آلومینیوم در یک قالب گرافیتی انجام می گیرد استفاده از این تجهیزات نیاز به آموزش بسیار کمی داشته و همچنین تجهیزات این روش سبک و قابل حمل است

البته اگر در استفاده نکات ایمنی را رعایت نکنید دچار آسیب دیدگی از نوع سوختگی می شوید زیرا احتراق حاصل است مواد احتراقی بسیار با درجه بالا صورت می گیرد که این امر سبب احتیاط بیشتر را می طلبد

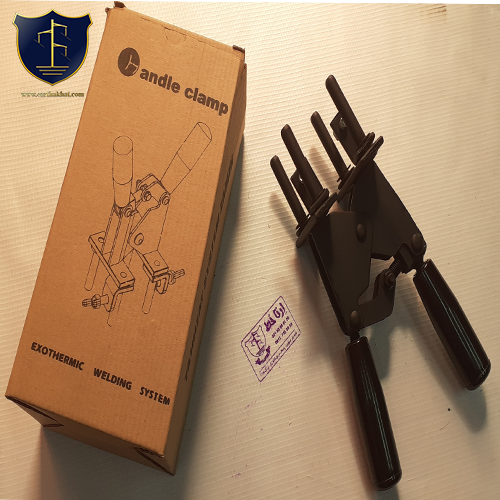

نکته : برای استفاده از این قالب با توجه به دمای بسیار بالای قالب پس از جوش احتراقی لازم است برای حمل و یا حتی استفاده از قالب  برای باز و بسته کردن حتماً از دستگیره مخصوص همان قالب استفاده شود باید توجه داشته باشید دستگیره های قالب بعضی از شرکت ها سازنده قالب های جوش احتراقی یا کدولد  به یکدیگر فیکس نمی‌شود

نحوه اتصالات قالب جوش کدولد_قالب جوش احتراقی سه راهی :

 اگر بخواهیم سه عدد سیم را به صورت  سر به سر یعنی از رو به رو از روی هم دقت داشته باشید از رو به رو از طریق جوش احتراقی به هم متصل کنیم باید از قالب سه راهی سر به سر استفاده شود

یکی از مزیت های جوش کدولد  این است که می‌توان سیم و تسمه ، میله مسی یا آلومینیومی ، استیل را به اشکال گوناگون به هم متصل کرد که بسیار حائز اهمیت است

با توجه به سادگی روش جوشکاری با قالب کدولد چندین نکته مهم وجود دارد که می بایست دقیقا رعایت کرد که این نکات عبارتند از :

1- ابتدا محل های اتصال را بایستی توسط برس سیمی کاملا تمیز نمایید (هیچگونه اکسید و آلودگی روی سطح نباشد)

2- سپس توسط مشعل محل های اتصال را حرارت داده (حدود 130 درجه سانتی گراد) تا هیچ گونه رطوبتی وجود نداشته باشد

3- مجدداً محل اتصال را با برس سیمی تمیز نمایید

4- قالب گرافیکی را در صورت سرد بودن حرارت دهید تا هیچگونه رطوبتی وجود نداشته باشد

5- پس از عملیات جوشکاری ۲۰ ثانیه صبر کرده سپس قالب را باز کنید (توجه کنید که دمای محل اتصال و قالب بسیار بالا است)

6- پس از جوش کاری اگزوترمیک یا احتراقی درون قالب را توسط اسکراپر تمیز نمایید

7- پس از هر سه جوش متوالی قالب را استراحت داده تا کمی سرد شود(حدود 10 دقیقه)

8- پس از اتمام همه کارها قالب جوش احتراقی یا کدولد سیم به صفحه توسط فرچه مویی (با موی طبیعی) می بایستی تمیز گرد

که مجموع اینها در کیت تمیزکاری می‌باشد

معرفی قالب جوش کدولد به همراه توضیحات ساختاری

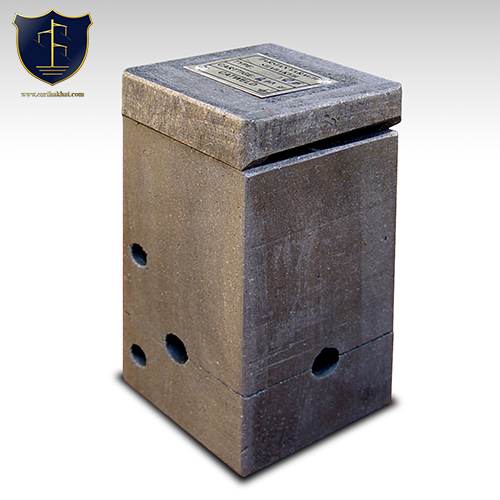

قالب جوش کدولد (CAD WELD) یا ترمیت (Thermite) یا احتراقی (Combustion) همانطور که از نامشان مشخص است برای جوشکاری به کار می روند و در حال حاضر انواع قالب جوش کدولد داریم. بزرگترین مزیت انواع قالب جوش احتراقی این است که بسته به سفارش و درخواست شما امکان انجام انواع جوش کدولد به هر شکلی با آنها فراهم است.

در این بخش یکی از انواع این قالب ها را توضیح خواهیم داد که شما عزیزان می توانید برای کسب اطلاعات بیشتر از تنوع محصولات، ویژگی ها و قیمت هر یک به نشانی اینترنتی www.ertakhat.com مراجعه کرده و یا با شماره تماس 33985126-021 تماس حاصل فرمایید.

آنباکس کردن قالب جوش احتراقی مدل TA 120-35

قالب جوش کدولد به شکل دو راه، سه راه، چهار راه و تسمه به تسمه تماما ظاهر مشابهی دارند اما بخش اصلی داخل آنهاست که با یکدیگر متفاوت هستند. اگر به کارتن یا بسته بندی این محصولات دقت کرده باشید بر روی آن اطلاعات محصول از قبیل مدل، وزن کارتریج و غیره درج شده است که در اینجا مدل TA 120-35 را داریم.

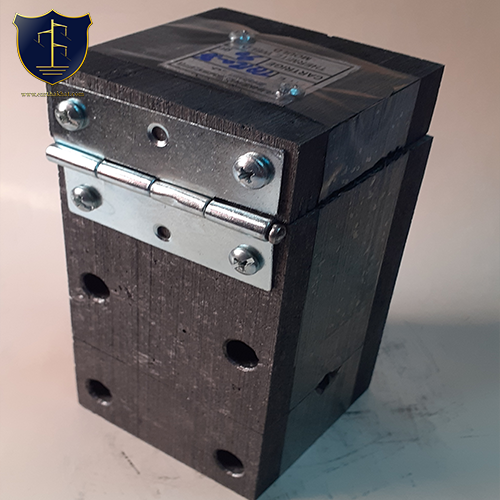

وقتی قالب را از جعبه بیرون بیاورید با روکش محافظی روبرو می شوید که از آسیب رسیدن به قالب جلوگیری می کند. 4 سوراخ بر روی بدنه مشاهده می کنید که محل اتصال دستگیره است که کار شما را برای جابجایی و نگه داشتن قالب بسیار راحت می کند مخصوصا بعد از جوشکاری که در دماهای بسیار بالا انجام شده و از سوختگی اپراتور جلوگیری خواهد کرد. ضمنا جای دو پیچ دستی هم بر روی قالب مشاهده می شود که برای محکمتر کردن قالب جوش کدولد بکار می روند.

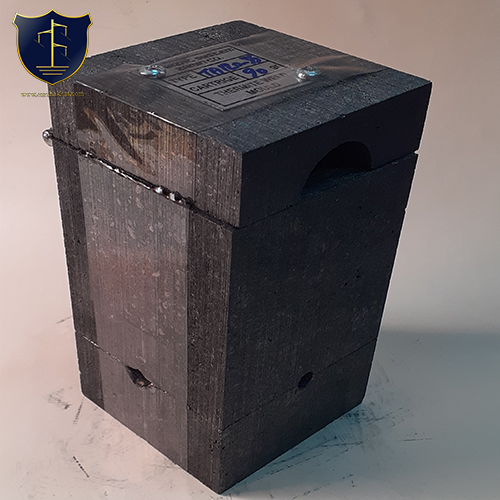

بر روی قالب مدل آن یعنی TA 120-35 به همراه وزن کارتریج که 90 گرم است ذکر شده اما منظور از قالب جوش احتراقی مدل TA 120-35 چیست؟ یعنی سه راه 35-120 به عبارت دیگر دو سیم با سطح مقطع 120 میلیمتری و یک سیم با سطح مقطع 35 میلیمتری وارد سوراخ های تعبیه شده در بدنه قالب شده و در داخل آن به صورت سر به سر جوش می خورند.

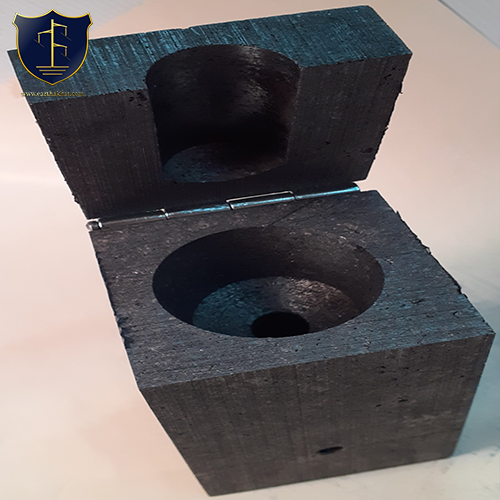

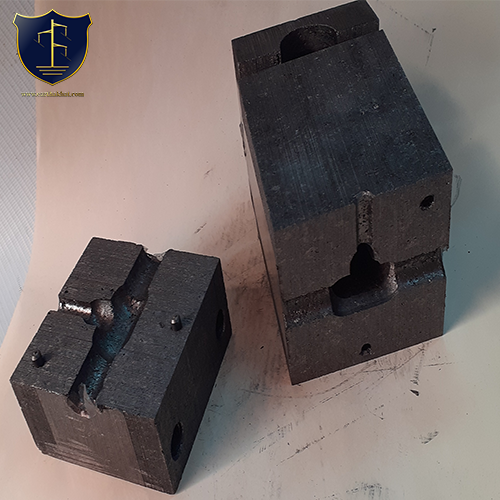

داخل قالب را که نگاه کنید، ساختار داخلی که به خوبی تراش خورده را می بینید. از انتها که باز کنید داخل قالب و محل اتصال سه سیم مشخص شده که به صورت سر به سر جوش داده می شوند.

قالب جوش کدولد مدل TA 120-35 با کیفیتی عالی و قابلیت 50 جوش در دمای بسیار بالا

قیمت قالب جوش کدولد

قیمت قالب های جوش احتراقی رابطه مستقیم با چگالی یا دانسیته آنها دارد یعنی به هر میزان که چگالی این قالب ها بیشتر باشد قیمت آنها نیز بیشتر خواهد شد. ضمنا در صورتی که به درستی و طبق استاندارد مشخص شده از این قالب ها استفاده کنید می توانید تا 50 بار جوشکاری را برای شما فراهم کند.

شما عزیزان می توانید از هم اکنون برای سفارش این محصول به نشانی اینترنتی www.ertakhat.com مراجعه نمایید و یا با شماره تلفن 33985126-021 تماس حاصل فرمایید.

قالب جوش کدولد مدل TA 120-35
