نشانگر خطا شبکه هوایی

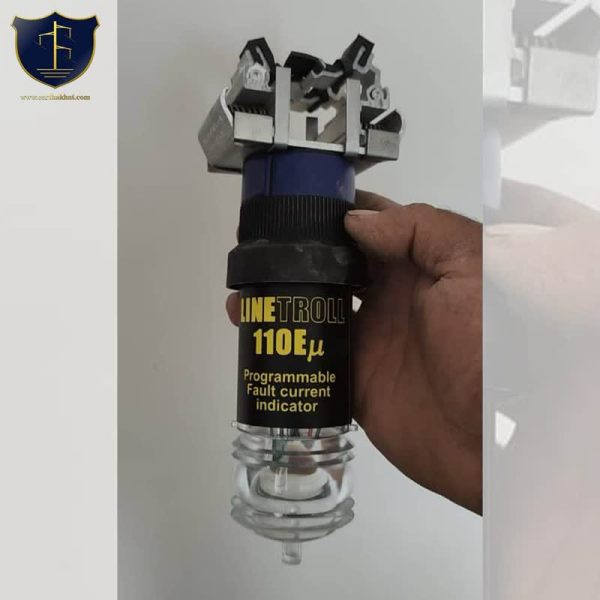

این دستگاه برای نشان دادن خطای فاز به فاز و خطای فاز به زمین در خطوط هوایی توزیع استفاده می شود. این مدل یک دستگاه تکفاز است که در گروه های سه تایی استفاده می شود در نتیجه قدرت تشخیص کلیه حالات خطا را دارد. نصب این نشانگر در محل های مهمی مانند نقاط انشعاب خط و یا سکشنالایزر مفید است و دستگاه مستقیماً روی سیم هادی فشار قوی با استفاده از نگهدارنده های فنری نصب می شود. عمل نصب با استفاده از یک چوب پرچ و یک قاب KBN-3 انجام می پذیرد.
خطایاب های مدل μ ۱۱۰ E توسط هات استیک به همراه KBN (سبد نصب) به طور مستقیم روی خطوط برقدار نصب می گردد. البته نصب آنها باید به گونهای در عرض هادی انجام گیرد که باعث لرزش هادی نگردد. برای عملکرد بهتر ، خطایاب ها در نقاط مهم در طول خط از قبیل انشعابات و پس از کلیدها قطع نصب می گردند. این خطایاب قادر به تشخیص خطاهای فاز به فاز، فاز به زمین، اعلام خطاهای دائم، گذرا و وضعیت باطری می باشد.

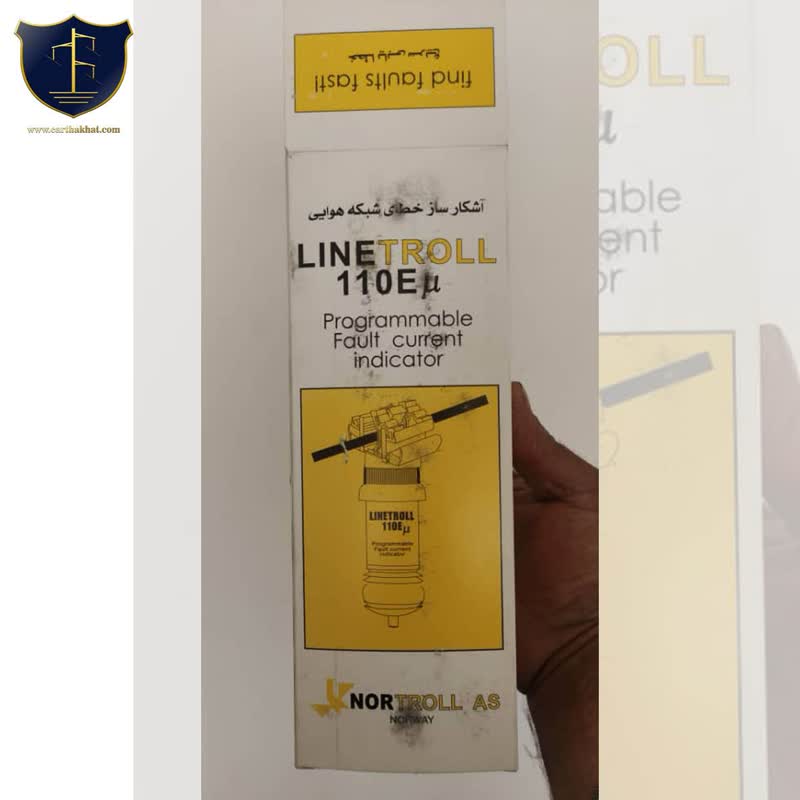

مشخصات فنی آشکارساز خطای هوایی مدل LT110Eµ
استاندارد: IEC68-2
ولتاژ سیستم: ۶ تا ۶۶ کیلوولت
ولتاژ پیک: ۱۲۵ کیلوولت
جریان قابل تحمل: ۲۵ کیلوآمپر در ۳ ثانیه
محدوده جریان بار: ۶ تا ۱۰۰۰ آمپر
باتری: ۳/۶ ولت ۱۶.۵Ah مدل ۱۱-KBB
عمر باتری ۸ تا ۱۰ سال یا ۱۵۰۰ ساعت کار
نمایش: LED با قدرت ۱۲ لومن ۹ تا ۱۵ فلاش در دقیقه
از فاصله ۲۰۰ متری در روز و در شب از فاصله ۱۰۰۰ متری قابل رؤیت است
فرکانس چشمک زدن: ۷ الی ۱۶ چشمک در دقیقه
زاویه دید: ۳۶۰ درجه
مجهز نشانگر وضعیت باتری (LED کهربایی)
فرکانس کار: ۵۰ هرتز
قابلیت استفاده بر روی شبکه های دومداره (منحصر به فرد)
جریان هجومی: درهنگام وصل، جریان های هجومی را تشخیص داده و عمل نمیکند (بلوکینگ)
وزن : ۴۶۰ گرم
مقاوم در برابر انواع شرایط آب و هوایی
استاندارد IP55
دمای عملکرد از ۴۰ – تا ۸۰ + درجه سانتیگراد
رطوبت کار: ۹۷ درصد
