صاعقه گیر لیوا
صاعقه گیر لیوا محصول کشور ترکیه و ساخت شرکت Liva Group Electrics Electronics Construction می باشد. این شرکت در سال ۲۰۰۰ میلادی در زمینه ساخت تجهیزات الکتریکی و الکترونیکی و صاعقه گیر در ازمیر ترکیه تاسیس گردید و در زمینه حفاطت اولیه ، چهار سری صاعقه گیر با مشخصات و شعاع های پوشش متفاوت ارایه می دهد. صاعقه گیر های لیوا جزو صاعقه گیر های اکتیو یا یونیزاسیون خازنی می باشد و در کلاس قیمتی ارزان و کیفیت مطلوب ارایه عرضه گردیده و آزمایشات و تاییدیه های بسیاری را با سرفصل های تست زمان فعالسازی و ولتاژ ضربه (ایمپالس) صاعقه ، تست ولتاژ ضربه و جریان قوی (KA) ضربه ای صاعقه ، تست محیطی و شرایط آب و هوایی و تست نفوذ ناپذیری مایع و جامد را از مراکز علمی و آزمایشگاهی معتبر در جهان بدست آورده است. از سری محصولات شرکت لیوا در زمینه حفاظت اولیه صاعقه می توان به موارد زیر اشاره نمود.
مدل های صاعقه گیر الکترونیکی لیوا LIVA
صاعقه گیرهای الکترونیکی مارک LIVA لیوا در ۶ شعاع مختلف موجود می باشد که شعاع حغاظتی مدل ۰۴۰ آن ۶۱ متر ، مدل لیوا ۰۷۰ داری شعاع حفاظتی ۷۲ متر ، مدل لیوا ۱۲۵ دارای شعاع حفاطتی ۸۴ متر و مدل لیوا ۱۷۵ دارای شعاع حفاظتی ۱۱۰ متر ، مدل لیوا ۲۱۰ دارای شعاع حفاظتی ۱۳۵ متر و مدل لیوا ۲۵۰ دارای شعاع حفاظتی ۱۵۰ متر می باشد.

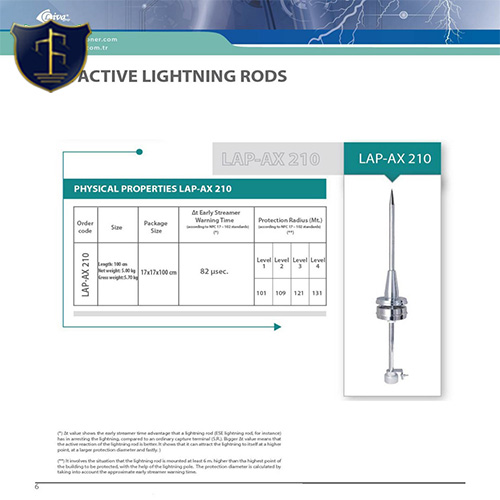

چسری A : شامل صاعقه گیر با کد LAP-AX-210 و شعاع پوشش حداکثر ۱۳۰ متر در کلاس IV حفاظتی و دکل ۵ متری

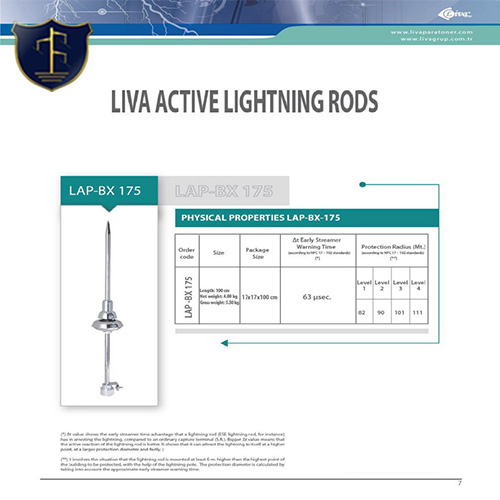

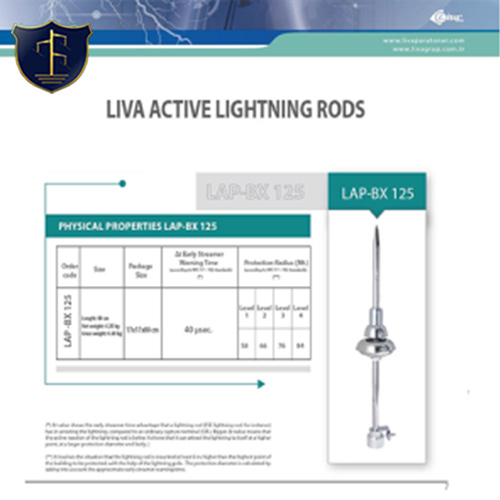

سری B : شامل صاعقه گیرهای LAP-BX-125 باشعاع پوشش حداکثر ۸۲ متر و LAP-BX-175 و شعاع پوشش ۱۰۹ متر

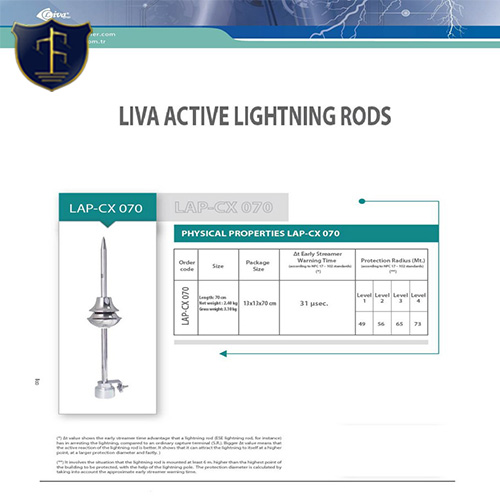

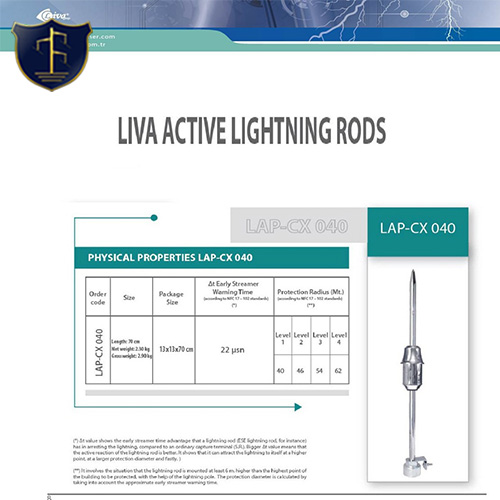

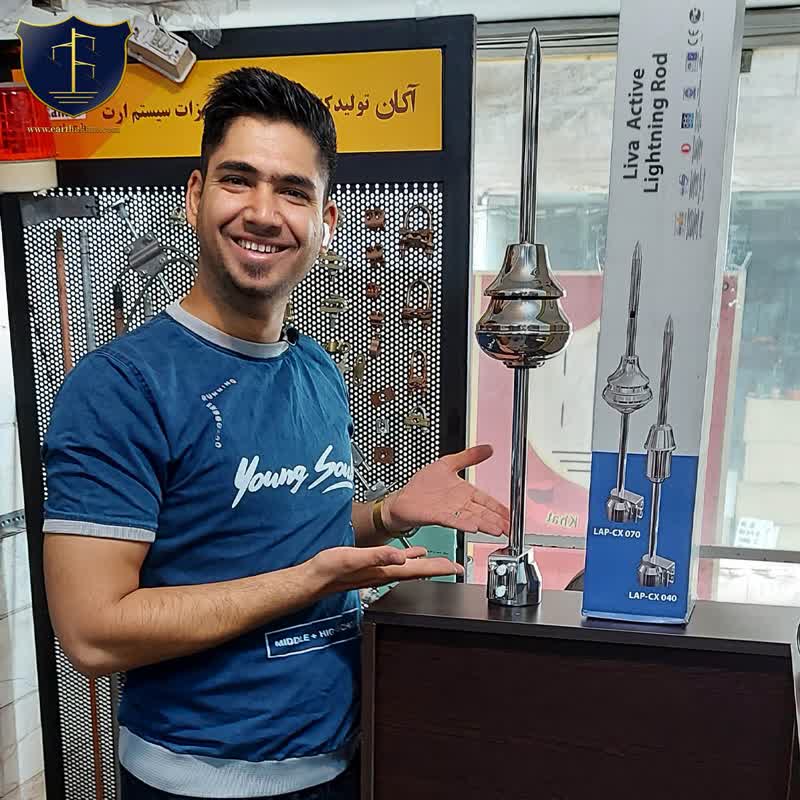

سری C : شامل صاعقه گیرهای LAP-CX-040 و LAP-CX-070 با شعاع های پوشش به ترتیب ۶۰ و ۷۲ متر

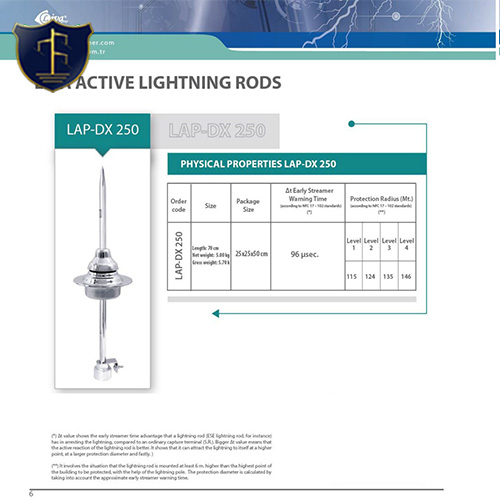

سری D : شامل صاعقه گیر LAP-DX-250 با شعاع پوشش حداکثر ۱۴۶ متر در کلاس IV حعاظتی و دکل ۵ متری
همچنین شرکت لیوا صاعقه گیری با کد LAP-PEX-220 با حداکثر شعاع پوشش ۱۸۸ متر ارایه داده است .
چرا صاعقه گیر الکترونیکی لیوار LIVA LAP ؟
صاعقه گیر به منظور جلوگیری از برخورد مستقیم صاعقه به ساختمان و تاسیسات که می تواند منجر به تخریب فلزی آتش سوزی و خرابی تجهیزات الکترونیکی و همچنین تلفات انسانی گردد استفاده می شود که صاعقه گیر الکترونیکی لیوار LIVALAP می‌توانند از این خسارت ها جلوگیری کند.
چگونه شکل گیری صاعقه:
هنگامی که گرمای زمین جریانی از هوای گرم را به وجود می آورد این هوا به تدریج به توده های ابر متراکم تبدیل می شود رشد این ابر متراکم به صورت پیوسته ادامه می یابد و در نهایت به ابرهای بسیار بزرگ متراکم یا توفان زا تبدیل می شود.
در این شرایط جوی از برخورد بین آب تگرگ و تکه های یخ با اندازه های مختلف یک بار الکتریکی به وجود می آید که در نهایت جداسازی بار های الکترونیکی در داخل ابر را به دنبال داشته و بار منفی به قسمت پایین و بار مثبت در قسمت بالای ابر شکل می گیرد در زمانی که بارهای مثبت به وسیله جریان های همرفتی در حال حرکت به سمت بالای ابر می باشد مرکز بارهای منفی در پایین منجر به حرکت الکترون ها از میان قطعات سنگین تر و تگرگ می شود د که به آسانی ذرات بار مثبت را جابجا می کند.
این اثر تغییرات مشابهی در سطح زمین به وجود می آورد که به دفع بار با دامنه مشابه ولی با پلاریته معکوس منجر می شود به طوری که پتانسیل داخل ابر به چندین میلیون ولت رسیده میدان الکتریکی در سطح زمین از ۵ka/m تجاوز می کندو منجر به خلق جریان پیشرونده به سمت بالا از سطوح نامنظم و ساختارهای فلزی می شود.
میدان الکتریکی به قدری است که تخلیه کوچکی در ابر یک کانال هادی به صورت پله ای ایجاد می کند همان طور که در کانال هادی به سمت زمین نزدیک می گردد جریان بالا رونده نیز افزایش می یابد وقتی این دو کانال هادی به هم میرسند مدار اتصال کوتاه شکل می گیرد و اصابت صاعقه با جریان تخلیه بین ۱۰ تا ۲۰۰ کیلو آمپر به وجود می آید.
در اکثر موارد ۸۰% اصابت صاعقه از ابر به زمین بوده و با تخلیه بار منفی صورت می گیرد اما در مواردی که تخلیه با بار مثبت در جهت پایین رونده صورت گیرد شدت آن خیلی زیاد می شود
آمار صاعقه و رعد برق و خسارت آن :
شرایط آب و هوایی به سبب پدیده های طبیعی تغییر کرده و بر روی فعالیت‌های انسانی تأثیر گذاشته است به طور مثال : شدت طوفان های صاعقه زا در سراسر جهان در اثر فرکانس بالای آن بسیار مهم می باشد طبق اطلاعات استاتیکی در هر لحظه حدود ۵۰۰۰ توفان صاعقه زا در سطح جهان وجود دارد که مردم و دارایی های آنها همچنین خانه ها و ساختمان های صنعتی مختلف را تهدید می کند متوسط جهانی شدت جریان تخلیه صاعقه معادل ۵ka می باشد
آسیب ها و عیوبی که وسیله صاعقه سالیانه به صنایع وارد می شود به طور تخمینی به چندین میلیارد تومان خواهد رسید
اثرات ناشی از صاعقه :
اثرات ناشی از صاعقه را می توان به دو دسته طبقه بندی کرد.
۱-اثرات ناشی از اصابت مستقیم
۲-اثرات غیر مستقیم ناشی از میدان الکترومغناطیسی تولید شده در زمان تخلیه جریان ساده به زمین
اثرات ناشی از اصابت مستقیم صاعقه ممکن است باعث بروز پیامدهای فاجعه‌آمیز برای مردم حیوانات ساختمان‌ها سازه های صنعتی و آنتن های مخابراتی گردد در حالی که اثرات غیر مستقیم ناشی از صاعقه بیشتر معمول بوده و منجر به خسارت های مالی بزرگ می شود.
نحوه عملکرد صاعقه گیر الکترونیکی لیوار LIVALAP :
نحوه عملکرد صاعقه گیر الکترونیکی لیوار LIVALAP شبیه مراحل شکل گیری صاعقه می باشد به این نحو که تکنولوژی به کار رفته در این سیستم استفاده از فاصله هوایی Air Gap بوده و در شرایط طبیعی بین قسمت بالایی صاعقه گیر با بدنه آن هیچگونه ارتباط الکتریکی وجود ندارد اما زمانی که شرایط جوی برای بروز صاعقه مساعد شود این صاعقه گیر شروع به واکنش کرده و بارهای الکتریکی با پلاریته مخالف به سمت صاعقه ارسال می کند در این حالت. اصابت جایی در فضا و دورتر از سازه تحت حفاظت بوده و در نتیجه چتر حفاظتی کوچکتری ایجاد خواهد نمود.
باید توجه داشت که صاعقه گیر الکترونیکی به تنهایی قابلیت دفع صاعقه را دارد اما در خصوص صاعقه گیر میله ای باید طی فواصل معینی آن ها را نصب کرد که کارایی لازم را داشته باشد و به عبارت بهتر باید آنها را رینگ و سپس پس به چاه ارت متصل نمود.
صاعقه گیر الکترونیکی لیوار LIVALAP و فواید آن :
صاعقه گیر الکترونیکی لیوار LIVALAP می‌تواند به زبان ساده به نوعی چتری محافظتی در اطراف سازه مربوطه و یا پروژه مربوطه گسترده نماید که مانند لایه های پوششی در اطراف سازه ایجاد می شود.
صاعقه گیر الکترونیکی لیوار LIVALAP و نحوه انتخاب شعار های پوششی :
برای استفاده از این روش بایستی ابتدا محل نصب صاعقه گیر مشخص کرده تا بتوانیم شعاع پوششی مورد نیاز را محاسبه نماییم لذا برای تعیین محل نصب سیستم صاعقه می بایست به مسائل مربوط به رعایت فواصل ایمن کوتاهترین مسیر ممکن برای عبور از هادی میانی فواصل سیستم های ارت و غیره توجه داشت.
از سوی دیگر همان طور که می دانیم برای تامین شعاع پوششی علاوه بر تعیین تعداد نیازمند به دست آوردن اختلاف ارتفاع مورد نیاز هستیم چرا که در هر اختلاف ارتفاعی یک شعاع پوششی به دست می آید.
نکته: از نوک صاعقه گیر الکترونیکی یا اکتیو تا مرتفع ترین نقطه موجود حتما باید اختلاف ارتفاع ۲ متر رعایت گردد از ۵۰ سانت تا دو متر که متداول ترین آن ۱.۵ متری می باشد که استاندارد ترین و پرمصرف ترین آن است.
اجزای تشکیل دهنده سیستم صاعقه گیر الکترونیکی لیوار LIVALAP :
۱- صاعقه گیر ۲- رابط ۳- پایه نگهدارنده صاعقه گیر یا دکل
۴- قطعه هم پتانسیل ساز ۶- هادی میانی ۷- بست مهار کننده
۸- شمارنده یا کانتر دیجیتال
آنالوگ
۹- گیره تست مدار ۱۰- توده محافظ پی وی سی ۱۱- سیستم ارت یا زمین
