سر کابل حرارتی هوایی ۲۰ کیلو ولت

خرید سر کابل حرارتی هوایی ۲۰ کیلو ولت

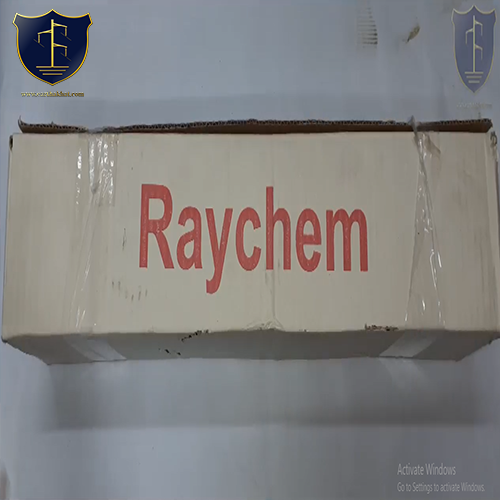

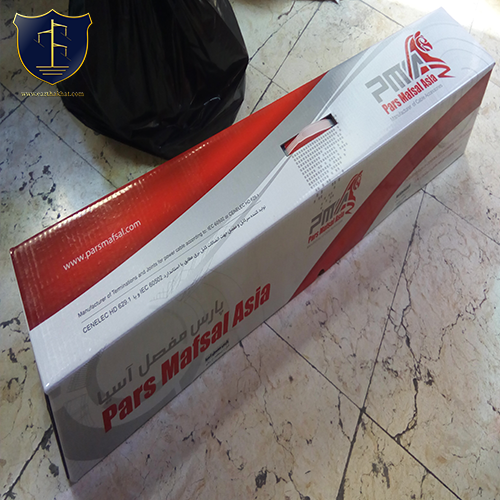

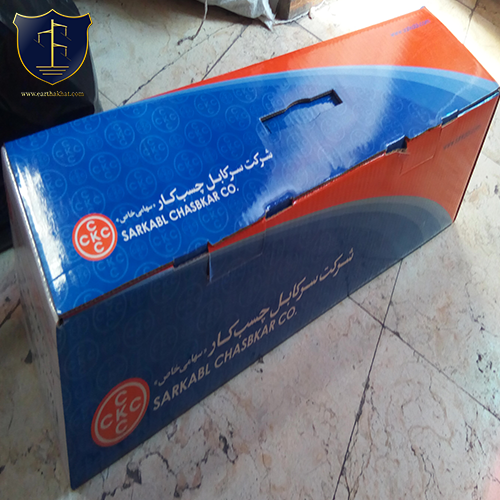

برای اتصال کابل های فشار متوسط به شبکه برق می توان از انواع سر کابل حرارتی هوایی ۲۰ کیلو ولت استفاده کرد و سر کابل حرارتی که از بخش های مختلفی تشکیل شده و انواع مختلفی دارند و در مارک های مختلف ایرانی و خارجی موجود است که در ادامه به آن می پردازیم.

به طور کلی حرارت جزو لاینفک سرکابل های حرارتی می باشد که جزء ویژگیهای سرکابل حرارتی است و از روش کراس لینک نمودن پلیمرها در ساخت این سرکابل استفاده شده یعنی تیوب های حرارتی دارای پیوند طویل C-H می باشد که در اثر حرارت برخی از از هیدروژن ها از پیوند مولکولی جدا میشود و در انتها پیوند محکم C-C ساخته می شود.

مزایای سر کابل حرارتی هوایی ۲۰ کیلو ولت

از مزیت های سرکابل حرارتی می توان به انواع آن اشاره کرد که در واقع سر کابل با اکثر کابل های قدرت تا رنج ولتاژ ۷۲ نیم کیلو وات همخوانی دارد به طور مثال هم با کابل هایی که XLPE دارند می توان استفاده کرد و هم کابل هایی که آغشته به روغن هستند پس می‌توان گفت که سر کابل های حرارتی هم برای کابل های آغشته به روغن استفاده می شود هم کابل های خشک XLPE دار می توان استفاده کرد.

ویژگی های سر کابل حرارتی هوایی ۲۰ کیلو ولت

۱ استفاده از حرارت مستقیم برای نصب آن

۲ مقاوم در برابر اشعه مضر خورشید به نام UV که باعث خشک شدن مواد پلاستیکی و غیره میشود

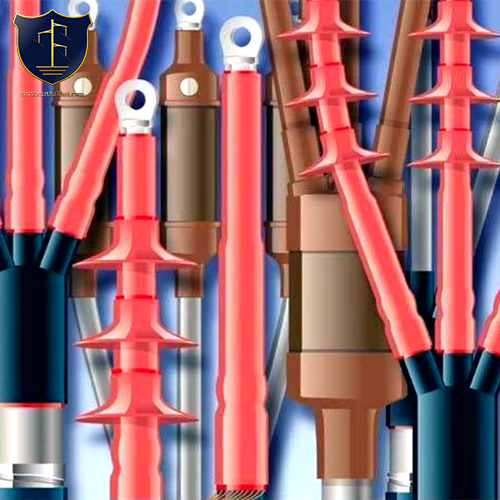

بخش های تشکیل دهنده سر کابل حرارتی هوایی ۲۰ کیلو ولت کابلشو جهت اتصال و برای برقرار کردن جریان های الکتریکی بین کابل و سایر تجهیزات استفاده می‌شود که باید برای این سر کابل ها از کابلشو با ضخامت بالا استفاده کرد که برای پرس و پانچ کردن این کابلشوها باید از دستگاه پرس کابلشو استفاده کرد.

تیوب حرارتی عایق که وظیفه محافظت از کابل در برابر عوامل بیرونی را بر عهده دارد که کاران مقاومت از اشعه UV خورشید و همچنین مانع از نفوذ گرد و خاک به روی عایق XLPE می شود که اگر هنگام نصب به خوبی حرارت داده شود می‌تواند هوای اضافی در زیر بدنه سر کابل را خارج کرده که تخلیه جریان جزئی به حد بسیار بسیار استاندارد کاهش می دهد که رنگ آن معمولاً قرمز می باشد.

تیوپ حرارتی استرس کنترل از آنجا که برداشتن شیلد و XLPE به میزان اشاره شده در در استانداردها وجود دارد لذا خطوط میدان الکتریکی در محل اتصال کابل به هم می‌خورد و در محل تجمع میدان الکتریکی در محل گرافیک باقیمانده از برداشتن گرافیت از روی XLPE باقی می ماند که این نقطه به عنوان نقطه ای با استرس الکتریکی بالا محسوب می‌شود که با استفاده از استرس کنترو یا همون شیرینگ حرارتی مخصوص از این محل بحرانی و دارای استرس الکتریکی دور می‌شود.

نوار ماستک در سر کابل هوایی ۲۰ کیلو ولت نیمه هادی از آنجا که باگ های هوایی زیر بدنه سرکاپ موجب افزایش تخلیه جزئی می شود از نوارهای زرد رنگی که موجب تخلیه گپ هوایی از محل باقیمانده گرافیک که بر روی XLPE به صفر نزدیک می کند و ضمانتی برای عمر بیشتر سرکابل که به این نوارها به اصطلاح GAP FILLER گفته می شود.

چسب ماسک برای مانع شدن از هرگونه و به زیر بدنه ساعت کابل باید از این چرخ که زیر استرس کنترل نصب می شود استفاده کرد که رنگ آن قرمز می باشد.

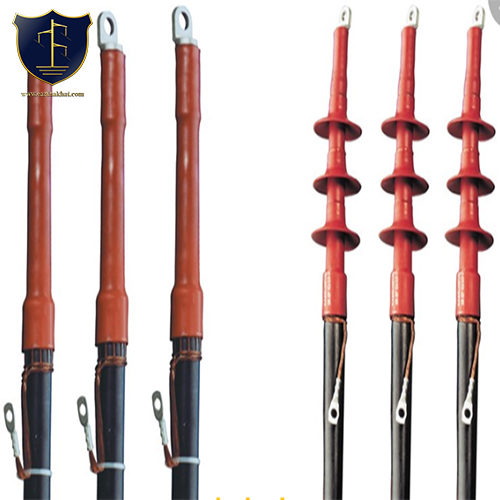

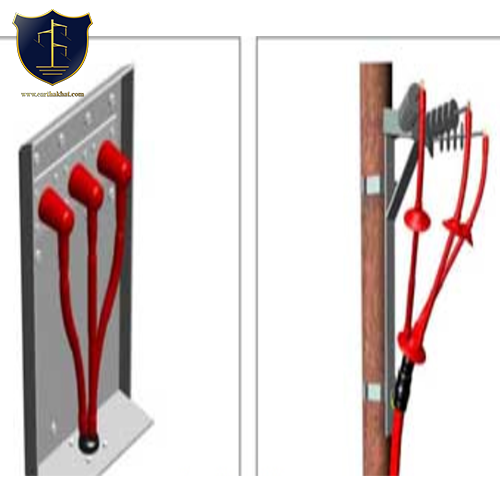

بشقابک وظیفه اصلی بشقابک ها در سر کابل حرارتی هوایی ۲۰ کیلو ولت این است که فاصله خزش را بنا به محل نصب که اگر بر روی محیط های بیرون و آزاد نصب شود معمولاً سه بشقابک و اگر در محیط های درون پست نصب شود از یک بشقابک استفاده می شود و همچنین این رنج ولتاژ کاری تعداد بشقابک ها بنا به دستورالعمل ها متفاوت می باشد که می‌توان از تعداد بشقابک ها هوایی و یا داخلی بودن سرکاب را متوجه شد.
